Ⅲ．电气安装工程 工程背景资料如下：

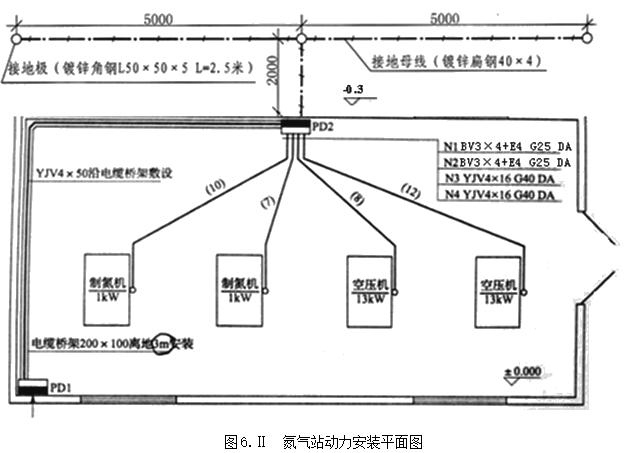

1.某氮气站动力安装工程如图6.Ⅱ所示。

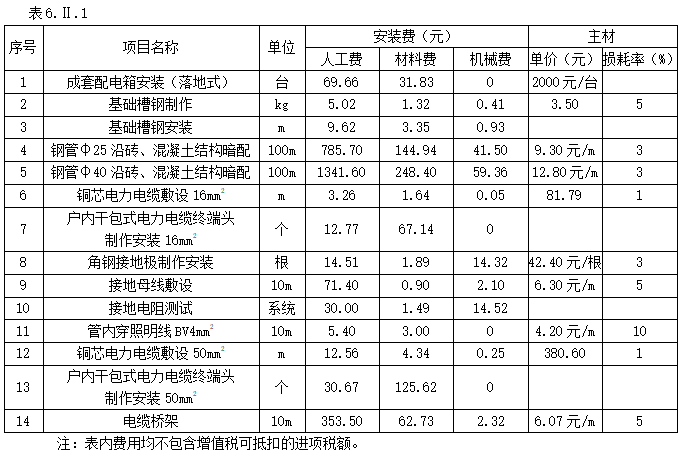

2.该工程的相关定额、主材单价及损耗率表见表6.Ⅱ.1。


3.该工程的人工费单价（综合普工、一般技工和高级技工）为100元/工日，管理费和利润分别按人工费的55%和45%计算。

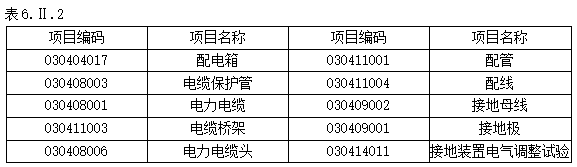

4.相关分部分项工程量清单编码及项目名称见表6.Ⅱ.2。

说明：

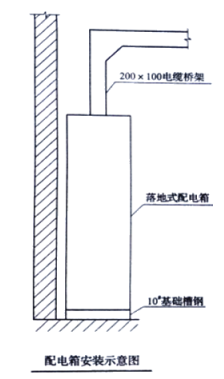

1.PD1、PD2均为定型动力配电箱，落地式安装，其尺寸为900×2000×600（宽×高×厚）。基础型钢用10#槽钢制作，其重量为10kg/m。
2.PD1至PD2电缆沿桥架敷设，其余电缆、电线均穿钢管敷设，埋地钢管标准高为-0.2m。埋地钢管至动力配电箱出口处高出地坪+0.1m。
3.4台设备基础标高均为+0.3m，至设备电机处的配管管口高出基础面0.2m，均连接1根长0.8m同管径的金属软管。
4.连接电机处，出管口后电线、电缆的预留长度为1m。电缆头为户内干包式，考虑配电箱内和电机处的电力电缆头需要预留最小检修长度。
5.电缆桥架（200×100）的水平长度为22m。
6.电缆保护管水平长度见图中括号内数字，单位为m。
7.接地母线采用40×4镀锌扁钢，埋深0.7m，由室外进入外墙皮后的水平长度为0.5m，出地面后至配电箱内的长度为0.8m，室内外地坪高差0.3m。
8.接地电阻要求小于4Ω。
9.表6.Ⅱ.1中数据为计算该动力安装工程的相关费用。
问题：
1.根据图示内容和《通用安装工程工程量计算规范》（GB50856-2013）的规定，列式计算电缆保护管、电缆敷设、电缆桥架、接地母线、配管、配线的工程量。

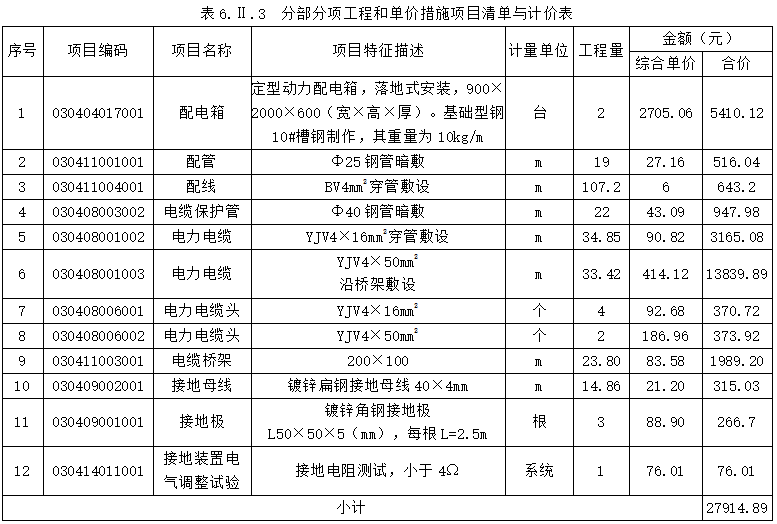

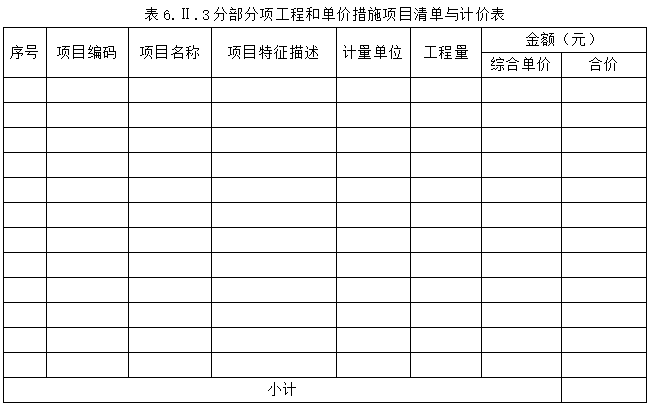

2.依据《通用安装工程工程量计算规范》（GB50856-2013）的规定和所给出的项目编码，填写表6.Ⅱ.3“分部分项工程和单价措施项目清单与计价表”。

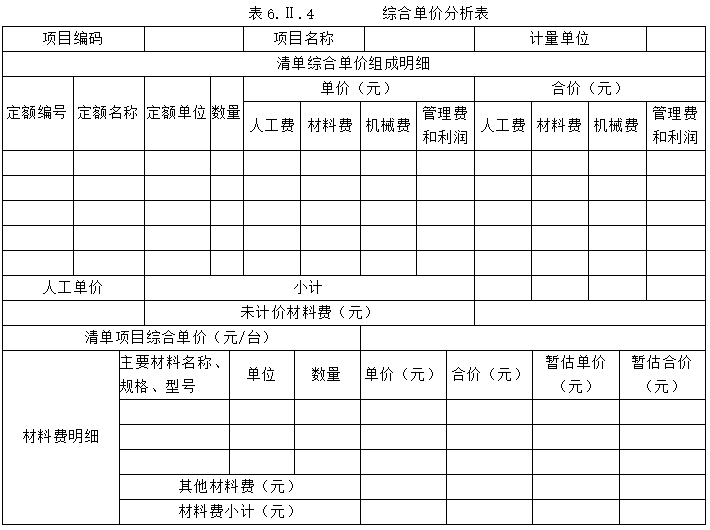

3.根据定额表，填写完成表6.Ⅱ.4配电箱“清单综合单价分析表”。

4.某投标人拟按以下数据进行该工程的投标报价。假设该安装工程计算出的各分部分项工程工料机费用合计为100万元，其中人工费占10%。安装工程脚手架搭拆的工料机费用，按各分部分项工程人工费合计的8%计取，其中人工费占25%；安全防护、文明施工措施费用，按当地工程造价管理机构发布的规定计2万元，其他措施项目清单费用按3万元计。施工管理费、利润分别按人工费的54%、46%计。暂列金额1万元，专业工程暂估价2万元（总承包服务费按3%计取），不考虑计日工费用。

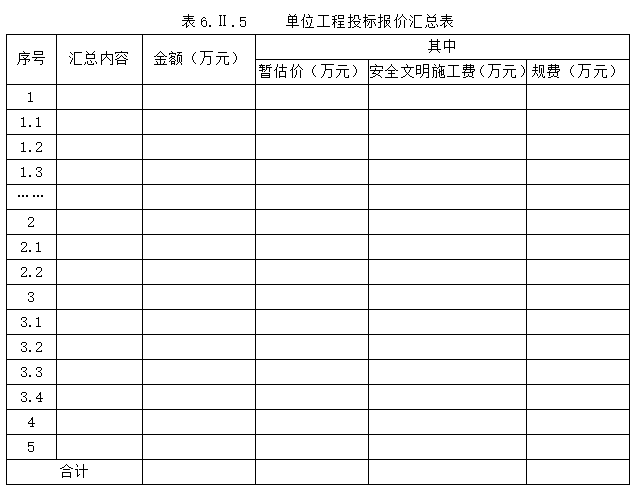

规费按5%费率计取（以分部分项工程费、措施项目费、其他项目费为基数）；前述费用中均不含可抵扣的进项税税额。增值税税率按一般计税方法计取。编制表6.Ⅱ.5单位工程投标报价汇总表，并列出计算过程。

（计算过程和结果均保留两位小数）

问题1：
1.钢管Φ25工程量计算：10＋7＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＝19（m）
2.钢管Φ40工程量计算：8＋12＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＝22（m）
3.配线BV4mm2工程量计算：｛10＋7＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＋[1＋（0.9+2）]×2｝×4＝26.8×4=107.2（m）
（两个预留规则，电机处出管口后预留1m、配电箱盘面尺寸半周长）
4.电缆YJV4×16工程量计算：8＋12＋（0.2＋0.1）×2＋（0.2＋0.3＋0.2）×2＋（1＋2+1.5+1.5）×2＝34（m）
34×（1+2.5%）=34.85（m）
5.电缆桥架200×100工程量计算：22＋［3－（2＋0.1）］×2＝23.8（m）
6.电缆YJV4×50工程量计算：22＋［3－（2＋0.1）］×2＋（0.9＋2+1.5）×2＝32.6（m）
（1.5m是每个电力电缆头预留的最小检修余量）
考虑2.5%的附加长度，总长度为32.6×（1+2.5%）=33.42（m）
7.接地母线工程量计算：
接地母线图示长度=0.8+0.3+0.7+0.5+2+5+5=14.3（m）
考虑3.9%的附加长度，总长度为=14.3×1.039＝14.86（m）
问题2：

问题3：

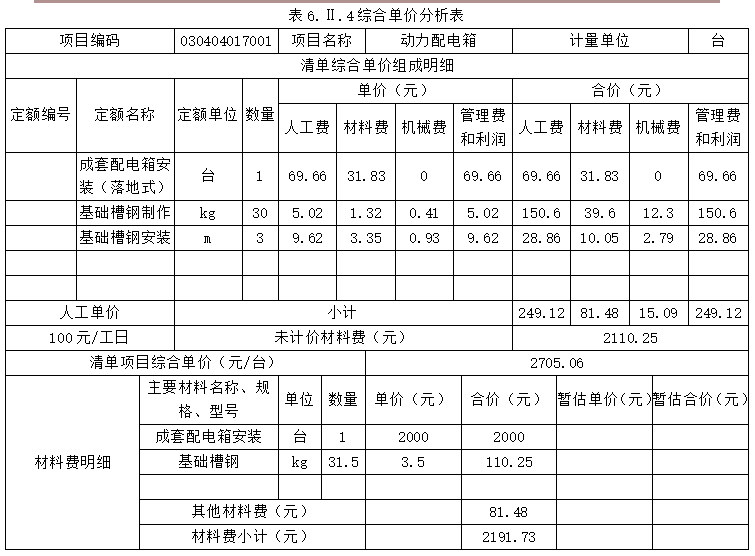

配电箱综合单价计算：
说明：
配电箱项目特征包括：名称，型号，规格，基础形式、材质、规格，接线端子材质、规格、端子板外部接线材质、规格，安装方式。
工作内容包括：本体安装，基础型钢制作、安装，焊、压接线端子，补刷（喷）油漆，接地。
配电箱底盘尺寸（0.9+0.6）×2=3（m）
基础型钢10#槽钢的净量：3m×10kg/m=30（kg），消耗量为30×（1+5%）=31.5（kg）
[69.66+31.83+0+69.66×（55%+45%）+2000]+{[5.02+1.32+0.41+5.02×（55%+45%）]×30+31.5×3.5}+{[9.62+3.35+0.93+9.62×（55%+45%）]×3}
=2171.15+（353.1+110.25）+70.56=2705.06（元/台）

问题4：

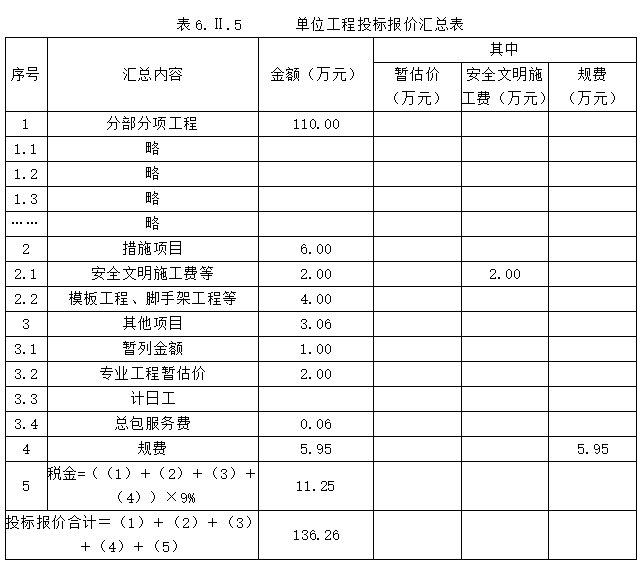

各项费用的计算过程如下：
1.分部分项工程清单计价合计＝100+100×10%×（54%＋46%）＝110.00（万元）
2.措施项目清单计价如下：
（1）脚手架搭拆费＝100×10%×8%＋100×10%×8%×25%×（54%+46%）＝0.8+0.2=1.00（万元）
（2）安全防护、文明施工措施费＝2.00（万元）
（3）其他措施项目费＝3.00（万元）
措施项清单计价合计＝1+2+3＝6.00（万元）
3.其他项目清单计价合计＝暂列金额+专业工程暂估价+总承包服务费＝1+2+2×3%＝3.06（万元）
4.规费=（分部分项工程费+措施项目费+其他项目费）×5%=（110+6+3.06）×5%=5.95（万元）
5.税金＝（110＋6＋3.06＋5.95）×9%＝125.01×9%＝11.25（万元）
6.投标报价合计=110＋6＋3.06＋5.95+11.25=136.26（万元）
