Ⅱ．管道安装工程某工程背景资料如下：

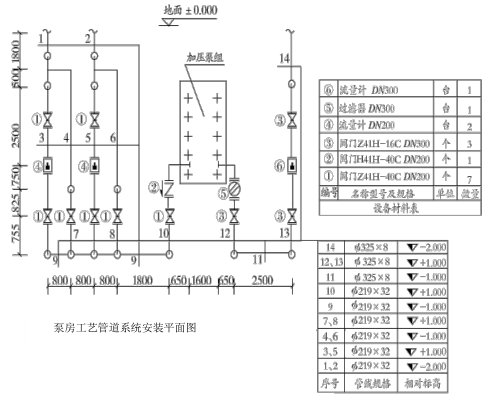

1.下图为某加压泵房工艺管道系统安装的截取图。
2.假设管道的清单工程量如下：
低压管道Ф325×8管道21m；中压管道Ф219×32管道32m，Ф168×24管道23m，Ф114×16管道7m。
3.相关分部分项工程量清单统一项目编码见下表：
分项工程名称与统一编码

4. Ф219×32 碳钢管道工程的相关定额见下表:

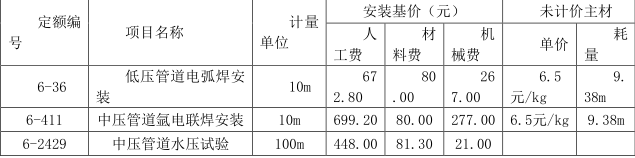

碳钢管道工程的相关定额表

该工程的人工单价为 80 元/工日，企业管理费和利润分别是人工费的 83%和 35%。

说明：
1．本图为某加压站泵房工艺管道系统部分安装图。标高以 m 计，其余尺寸均以 mm 计。
2．管道材质为#20 碳钢无缝钢管，管件为成品；法兰：进口管段为低压碳钢平焊法兰，出口
管段为中压碳钢对焊法兰。均为氩电联焊。
3．管道水压强度及严密性试验合格后，压缩空气吹扫。
4．地上管道外壁喷砂除锈、氯磺化聚乙烯防腐：地下管道外壁喷砂除锈、聚乙烯粘胶带防腐。
5．管道系统安装就位，进行水压试验及严密性试验合格后，采用水冲洗。
【问题】
1.按照图中所示内容，分别列式计算φ325×8 管道和φ219×32 管道的地上与地下敷设的清单工程量。
2.按照背景资料 2、3 给出的管道工程量和相关分部分项工程量清单统一编码，规定的管道安装技术要求和及所示法兰数量，根据《通用安装工程工程量计算规范》（GB50856-2013）、《建设工程工程量清单计价规范》（GB50500-2013）规定，编制管道项目的分部分项工程量清单，填入答题纸表“分部分项工程量清单和单价措施项目与计价表”中。

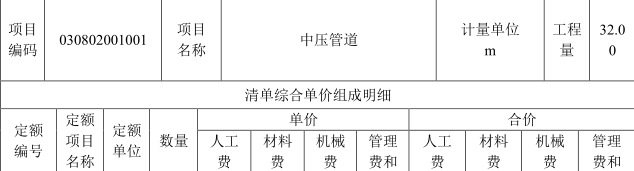

3.按照背景条件4中的相关定额，根据《通用安装工程工程量计算规范》（GB50856-2013）、《建设工程工程量清单计价规范》（GB50500-2013）规定，编制 Ф219×32管道（单重147.5kg/m）安装分部分项工程量清单“综合单价分析表”。
（数量栏保留三位小数，其余保留两位小数）

正确答案

【问题 1 】
（1）Ф325×8 碳钢管道工程量计算式：
地下：1.8+0.5+2.0+1.0+2.5+1.0=8.80m
地上：1.0+2.5+0.75+0.825+0.755+1.0+1.0+0.75+0.825+0.755+0.65=10.81m
合计：8.8+10.81=19.61（m）
（2）Ф219×32 碳钢管道工程量计算式：
地下：（1.8+0.5+1.0+1.0）×2+（0.8+0.5+2,5+0.75+1.0）×2+0.8×3+1.8+1.0×5=28.90m
地上：（1.0+2.5+0.75+0.825+0.755+1.0）×2+（1.0+0.825+0.755+1.0）×2+1.0+0.825+0.755+0.75+0.65=24.80m
合计：28.9+24.8=53.70（m）
问题 2 ：

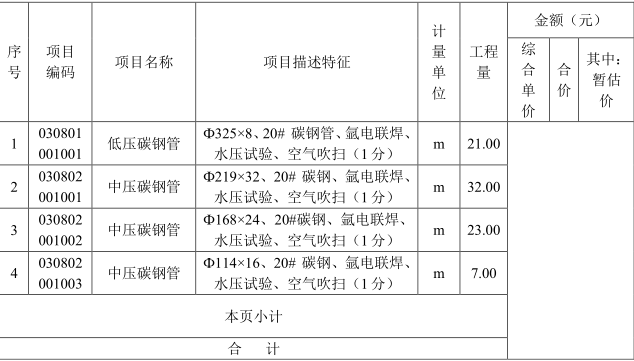

分部分项工程和单价措施项目清单与计价
工程名称：某泵房标段：工艺管道系统安装
