分析

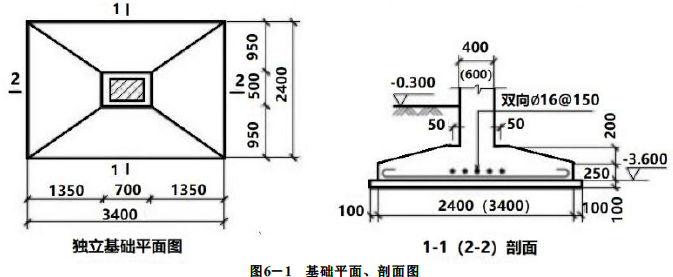

土建 某单层厂房柱下独立基础如图6-1所示,共15个,已知:土壤类别为二类土;预拌混凝土,混凝土强度等级:基础垫层C15,独立基础C30,柱C25;弃土运距5km;基础回填为原土回填;土方挖、填计算均按天然密实土。该厂房钢屋架如图6-2所示,总计6榀,型钢理论重量表见表6-1。


图6-2 单层厂房钢屋架

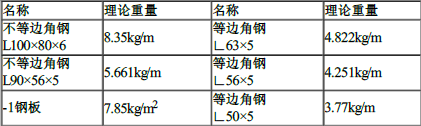

表6-1 型钢理论重量表

<1>.按照现行《房屋建筑与装饰工程工程量计算规范》的规定,计算独立基础混凝土工程量。
<2>.某施工单位拟投标该工程,根据地质资料,确定柱基础挖土方案为人工放坡开挖,工作面每边增加0.3m;自垫层上表面开始放坡,放坡系数k为0.33;原土回填,余土用翻斗车外运5km。
该单位的消耗量定额如下:人工挖10m3土方,用工4.35工日;余土外运(5km)10m3土方,用工1.04工日,机动翻斗车0.89台班;坑(槽)底钎探面积以垫层底面积计,钎探100m2,用工5.78工日。已知:翻斗车台班单价为65元/台班,人工单价为60元/工日。
假定该施工单位挖土方的管理费率取12%,利润率取4.5%,计算挖基础土方的清单综合单价并填写综合单价分析表表6-3(管理费以工料机之和为基数,利润以工料机和管理费之和为基数计算)。(保留小数点后2位)
提示:棱台体积公式为:V=(a+kh)(b+kh)h+1/3k2h3

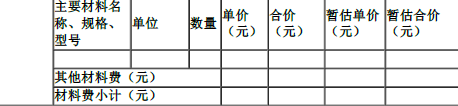

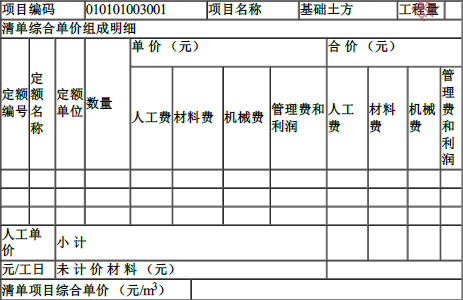

表6-3 基础土方综合单价分析表


<3>.已知该独立基础的钢筋的保护层厚度为40mm,布置的起步距离为75mm,钢筋端部弯起部分按6.25d计,钢筋单位理论质量为1.578kg/m,计算该厂房基础底板钢筋的清单工程量。
<4>.计算该梯形钢屋架工程量。

正确答案
<1>.按照现行《房屋建筑与装饰工程工程量计算规范》的规定,计算独立基础混凝土工程量。
正确答案:独立基础:3.4×2.4×0.25×15+[3.4×2.4+(3.4+0.7)×(2.4+0.5)+0.7×0.5]×0.2/6×15=40.8(m3 )
<2>.清单工程量=3.6×2.6×(3.7-0.3)×15=477.36(m3)
(1)人工挖基础方案量及方案综合单价:
方案量=[(3.6+0.3×2)(2.6+0.3×2)×0.1+(3.6+0.3×2+3.3×0.33)(2.6+0.3×2+3.3×0.33)×3.3+1/3×0.332×3.33]×15=1162.62(m3)
方案综合单价=4.35×60×(1+12%)×(1+4.5%)/10=30.55(元/ m3)
(2)余土外运方案量及方案综合单价:
方案回填土量=1162.62-40.8-14.04-0.4×0.6×(3.6-0.3-0.45)×15=1097.52(m3)
余土外运方案量=1162.62-1097.52=65.1(m3)
方案综合单价=(1.04×60+0.89×65)×(1+12%)×(1+4.5%)/10=14.07(元/ m3)
(3)钎探方案量及方案综合单价:
方案量=2.6×3.6×15=140.4(m2)
方案综合单价=5.78×60×(1+12%)×(1+4.5%)/100=4.06(元/ m2)
(4)土方综合单价:(1162.62×30.55+65.01×14.07+140.4×4.06)/477.36=77.52(元/m3)

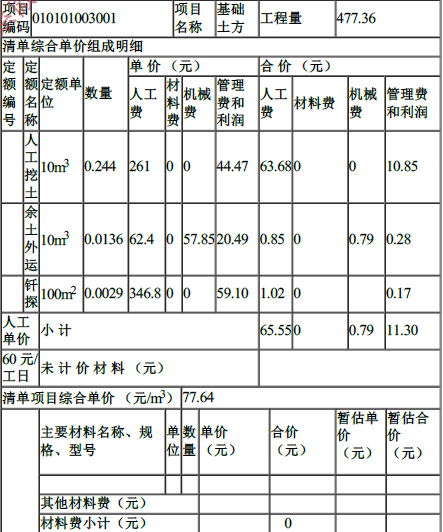

表6-5 基础土方综合单价分析表

<3>.2400方向单根钢筋的长度:L=2.4-0.04×2+2×6.25×0.016=2.52(m )
数量=(3.4-0.075×2)/0.15+1=23(根)
3400方向单根钢筋的长度:L=3.4-0.04×2+2×6.25×0.016=3.52(m )
数量=(2.4-0.075×2)/0.15+1=16(根 )
重量=(23×2.52+16×3.52)×15×1.578×10-3=2.71(t)
<4>.各种编号型钢工程量的计算过程:
①:6.03×8.35×2×2=201.402(kg)
②:6×5.661×2×2=135.86(kg)
③:1.865×4.822×2×2=35.972(kg)
④:2.285×4.822×2×2=44.073(kg)
⑤:2.415×3.77×4=36.418(kg)
⑥:2.145×3.77×4=32.347(kg)
⑦:2.61×4.251×4=44.380(kg)
⑧:2.67×4.822×4=51.499(kg)
⑨:2.445×4.822×2=23.580(kg)
⑩:0.15×0.2×7.85×8×2=3.768(kg)
11:0.31×0.23×7.85×8×2=8.955(kg)
12:0.16×0.185×7.85×8×2=3.718(kg)
13:0.2×0.235×7.85×8×2=5.903(kg)
14:0.21×0.48×7.85×8=6.330(kg)
15:0.23×0.315×7.85×8×2=9.100(kg)
16:0.24×0.295×7.85×8×2=8.892(kg)
17:0.295×0.37×7.85×8=6.855(kg)
该厂房梯形屋架合计工程量=659.052×6=3954.312kg=3.954(t)
