简答题:某管道工程有关背景资料如下：
(1)成品油泵房管道系统施工图如图6．2所示。

说明：
①图中标注尺寸标高以m计，其他均以mm计。
②建筑物现浇混凝土墙厚按300mm计，柱截面均为600×600，设备基础平面尺寸均为700×700。
③管道均采用20#碳钢无缝钢管，管件均采用碳钢成品压制管件。成品油泵吸入管道系统介质工作压力为1．2MPa，采用电弧焊焊接；截止阀为J41H-16，配平焊碳钢法兰。成品油泵排出管道系统介质工作压力为2．4MPa，采用氩电联焊焊接；截止阀为J41H-40、止回阀为H41H-40，配碳钢对焊法兰，成品油泵进出口法兰超出设备基础长度均按120mm，如图所示。
④管道系统中，法兰连接处焊缝采用超声波探伤，管道焊缝采用X光射线探伤。
⑤管道系统安装就位，进行水压强度试验合格后，采用干燥空气进行吹扫。
⑥未尽事宜均应符合相关工程建设技术标准规范要求。
设备材料表

(2)假设成品油泵房的部分管道、阀门安装项目清单工程量如下：低压无缝钢管D89×4 2.1m；D159×5 3.0m；D219×6 15m。中压无缝钢管D89×6 25m；D159×8.5 18m；D219×9 6m。其他技术条件和要求与图6．2所示一致。
(3)工程相关分部分项工程量清单项目的统一编码见表6．2．1。
表6．2．1工程相关分部分项工程量清单项目的统一编码

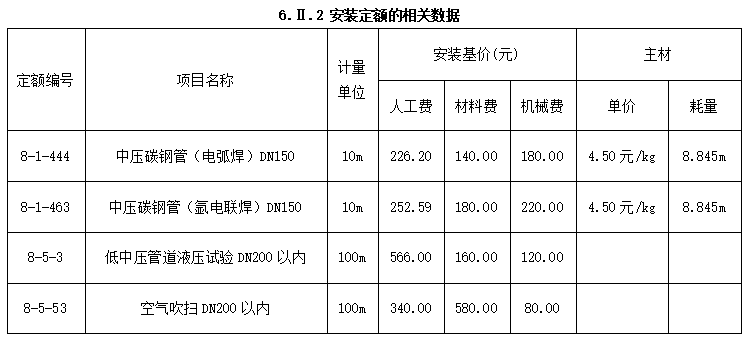

(4)管理费和利润分别按人工费的60％和40％计算，安装定额的相关数据资料见表6．2．2(表内费用均不包含增值税可抵扣进项税额)。

(5)假设承包商购买材料时增值税进项税率为17％、机械费增值税进项税率为15％(综合)、管理和利润增值税进项税率为5％(综合)；当钢管由发包人采购时，中压管道DN150安装清单项目不含增值税可抵扣进项税额综合单价的人工费、材料费、机械费分别为38．00元、30．00元、25．00元。
问题：
1．按照图6．2所示内容，分别列式计算管道和阀门(其中DN50管道、阀门除外)安装工程项目分部分项清单工程量。
2．根据背景资料(2)、(3)及图6．2中所示要求，按《通用安装工程工程量计算规范》(GB50856--2013)的规定，分别依次编列管道、阀门安装项目(其中DN50管道、阀门除外)的分部分项工程量清单，并填入表6．2．3“分部分项工程和单价措施项目清单与计价表”中。
表6．2．3分部分项工程和单价措施项目清单与计价表工程名称：成品油泵房管道系统标段：部分管道、阀门安装项目

3．按照背景资料(4)中的相关数据和图6．2中所示要求，根据《通用安装工程工程量计算规范》(GB50856-2013)和《建设工程工程量清单计价规范》(GB50500-2013)的规定，编制中压管道DN150安装项目分部分项工程量清单的综合单价，并填入表6．2．4“综合单价分析表”中。中压管道DN150理论重量按32kg／m计，钢管由发包人采购(价格为暂估价)。
表6．2．4综合单价分析表工程名称：成品油泵房管道系统标段：部分管道、阀门安装项目

4．按照背景资料(5)中的相关数据列式计算中压管道DN150管道安装清单项目综合单价对应的含增值税综合单价，以及承包商应承担的增值税应纳税额(单价)。
(计算结果保留两位小数)

正确答案

1.(1)管道工程量：
①低压碳钢管D89×4：(1.2-0.12)×2=2.16(m)
②低压碳钢管D159×5：(1.2-0.12)×2=2.16(m)
③低压碳钢管D219×6：(4.7-1.5)×2+(0.3+0.3)×2+(0.85×2+1.2×3)=12.90(m)
④中压碳钢管D89×6：
(0.3+2.9+1.2-0.12)×2+(4.7-1.5)×3+(0.3+0.3+1.2)+0.3+2.4+0.85+1.2=24.71(m)
⑤中压碳钢管D159×8.5：(1.2-0.12)×2+(0.75+1.5+0.75)+(2.4+0.85+1.2)×2=14.06(m)
⑥中压碳钢管D219×9：0.75×4+1.5+0.3+0.4=5.20(m)
(2)阀门工程量：
①低压法兰阀门安装J41H-16截止阀D89×4：2个
②低压法兰阀门安装J41H-16截止阀D159×5：2个
③低压法兰阀门安装J41H-16截止阀D219×6：2个
④中压法兰阀门安装J41H-40截止阀D89×6：4个
⑤中压法兰阀门安装J41H-40截止阀D159×8.5：3个
⑥中压法兰阀门安装H41H-40止回阀D89×6：2个；
⑦中压法兰阀门安装H41H-40止回阀D159×8.5：2个
2.分部分项工程和单价措施项目清单与计价表，见下表：
