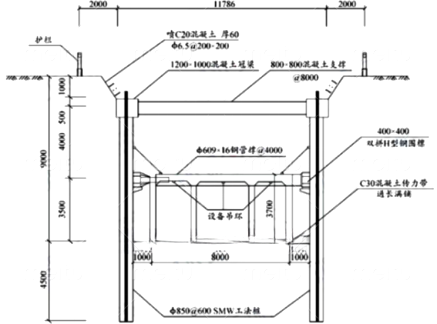

案例题 某公司承建一项城市综合管廊项目,为现浇钢筋混凝土结构,结构外形尺寸3.7 x 8.0m,标准段横断面有3个舱室,明挖法施工,基坑支护结构采用SMW工法桩+冠梁及第一道钢筋混凝土支撑+第二道钢管撑,基坑支护结构横断面如图4-1所示;

项目部编制了基坑支护及开挖专项施工方案,施工工艺流程如下:施工准备-→平整场地-→测量放线-→SMW工法桩施工→冠梁及混凝土支撑施工→第一阶段的土方开挖→钢围檩及钢管撑施工→第二阶段土方开挖→清理槽底并验收。专项方案组织专家论证时,专家针对方案提出如下建议:补充钢围檩与支护结构链接细部构造,明确钢管撑拆撑实施条件。

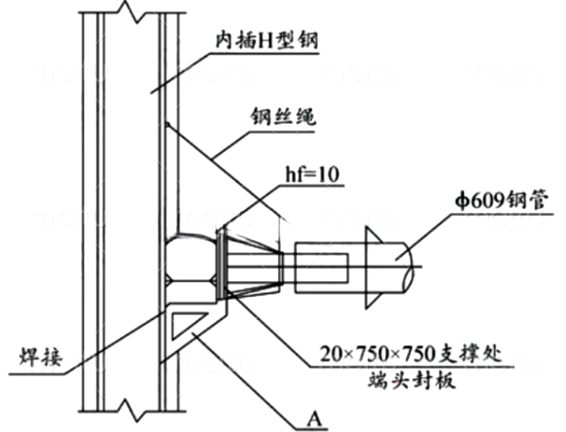

事件一:项目部补充了钢围檩与支护结构连接节点图,如图4-2所示,明确钢管撑架设及拆除条件,并依据修改后的方案进行基坑开挖施工,在第一-阶段 土方开挖至钢围檩底下方500mm时,开始架设钢管撑并施加预应力,在监测到支撑轴力有损失时,及时采取相应措施。

事件二:项目部按以下施工工艺流程进行管廊结构施工:
施工准备→基层施工→底板模板施工→底板钢筋绑扎→底板混凝土浇筑→拆除底板侧模→传力带施工→拆除钢管撑→侧墙及中隔墙钢筋绑扎→侧墙内模及中隔墙模板安装→满堂支架搭设-→B- →侧墙外模安装→顶板钢筋绑扎→侧墙、中隔墙顶板混凝土浇筑→模板支架拆除→C→D→士方回填至混凝土支撑以下500mm→拆除混凝土支撑→回填完毕。
事件三:满堂支架采用(直径) 48X3.5mm 盘扣式支架,立杆纵、横间距均为900mm,步距1200mm,顶托安装完成后,报请监理工程师组织建设、勘察、设计及施工单位技术负责人、
项目技术负责人、专项施工方案编制人员及相关人员验收,专业监理工程师指出支架搭设不完整,需补充杆件并整改后复检。
事件四:侧墙、中隔墙及顶板混凝土浇筑前,项目部质检人员对管廊钢筋、保护层垫块、预埋件、预留孔洞等进行检查,发现预埋件被绑丝固定在钢筋上,预留孔洞按其形状现场割断钢筋后安装了孔洞模板,吊环采用螺纹钢筋弯曲做好了预埋,检查后要求现场施工人员按规定进行整改。
问题;
1、 事件一中,图4-2中构件A的名称是什么?施加预应力应在钢管撑的哪个部位?支撑轴力有损失时,应如何处理?附着在H型钢.上的钢丝绳起什么作用?
2、事件二中,补充缺少的工序B、C、D的名称?现场需要满足什么条件方可拆除钢管撑?
3、事件三中,顶托在满堂支架中起的什么作用?如何操作?支架验收时项目部还应有哪些人员需要参加?
4、专业监理指出支架不完整,补充缺少的部分。
5、事件四中,预埋件应该如何固定才能避免混凝土浇筑时不移位?补写孔洞钢筋正确处理办法。设备吊环应采用何种材料制作?

正确答案
2024教材P96-101
第一问;
1-1. A:牛腿;
1-2. 施加预应力应在钢管撑的活络头(活动端);
1-3. 轴力有损失时,应复加预应力到设计值;
1-4. H型钢上钢丝绳作用:防止拆撑时支撑掉落。
第二问;
2-1. B:顶板模板安装; C:管廊防水层施工; D:防水保护层施工。
2-2. 混凝土传力带施工完成且强度达到设计要求; 顶板混凝土强度达到设计要求。
第三问;
3-1. 顶托作用:调节支架搭设高度;
3-2. 卸落模板。顶托施工应从梁的一端开始往另一端推进,从纵横两个方向同时推进;支架的顶托一次顶紧, 使所有立杆都均匀受力。
3-3. 支架验收时项目部参加人员:施工单位项目负责人、施工员、安全员、质量员、施工班组长。
第四问;
斜撑、水平剪刀撑、扫地杆,连墙件
第五问;
5-1. 采用锚筋或角钢与主筋焊接固定;
5-2. 孔洞口钢筋处理方法:孔径小于1.0m时,应沿洞边每侧配置加强钢筋;孔径大于1.0m时,洞边设置小梁。
5-3. 设备吊环应采用未经冷拉的HPB300钢筋制作。
