分析

Ⅱ．管道安装工程管道工程有关背景资料如下：

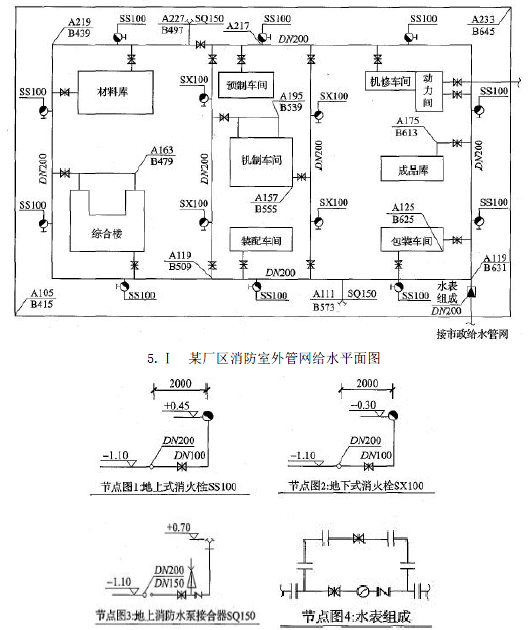

1.某厂区室外消防给水管网平面图如图5.Ⅰ所示。
2.假设消防管网工程量如下：
管道DN200 800m、DN150 20m、DN100 18m，室外消火栓地上8 套、地下5 套，消防水泵接合器3 套，水表1 组，闸阀Z41T—16 DN200 12 个、止回阀H41T—16 DN200 2 个、闸阀Z41T—16 DN100 25 个。
3.消防管道工程相关分部分项工程量清单项目的统一编码见下表：

注：编码前四位0308 为《工业管道工程》，0309 为《消防工程》，0310 为《给排水、采暖、燃气工程》
4.消防工程的相关定额见下表：

注：1.DN100 镀锌无缝钢管的理论重量为12.7kg/m
2.企业管理费、利润分别按人工费的60%、40%计。

说明：
（1）该图所示为某厂区室外消防给水管网平面图。管道系统工作压力为1.0MPa。图中平面尺寸均以相对坐标标注，单位以m 计；详图中标高以m 计，其他尺寸以mm 计。
（2）管道采用镀锌无缝钢管，管件采用碳钢成品法兰管件。各建筑物的进户管入口处设有阀门的，其阀门距离建筑物外墙皮为2m，入口处没有设阀门的，其三通或弯头距离建筑物外墙皮为4.5m ；其规格除注明外均为DN100。
（3）闸阀型号为Z41T-16，止回阀型号为H41T-16，安全阀型号为A41H-16；地上式消火栓型号为SS10-1.6，地下式消火栓型号为SX100-1.6，消防水泵接合器型号为SQ150-1.6；水表型号为LXL-1.6，消防水泵接合器安装及水表组成敷设连接形式详见节点图1、2、3、4。
（4）消防给水管网安装完毕进行水压试验和水冲洗。
问题：
1.按照图5.Ⅰ所示内容，在答题卡上列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。

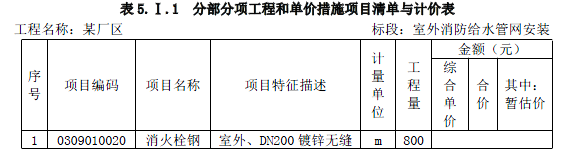

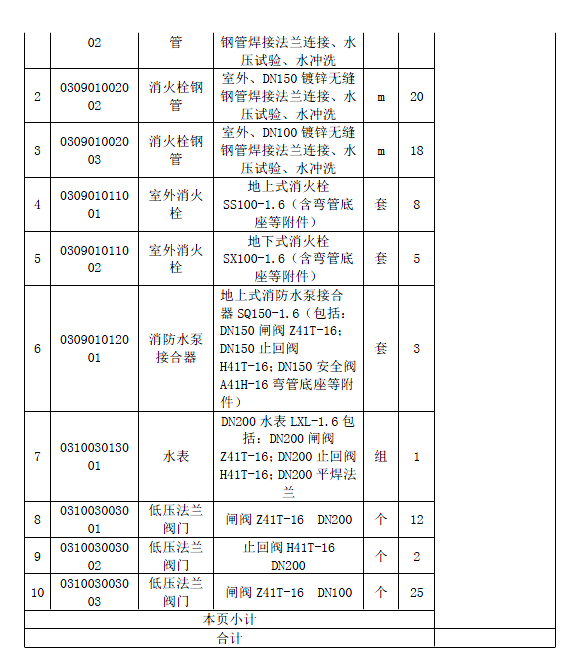

2.根据背景资料2、3，以及图5.Ⅰ规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入答题卡表5.Ⅰ.1“分部分项工程和单价措施项目清单与计价表”中。

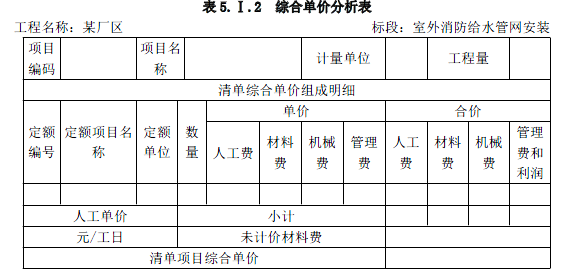

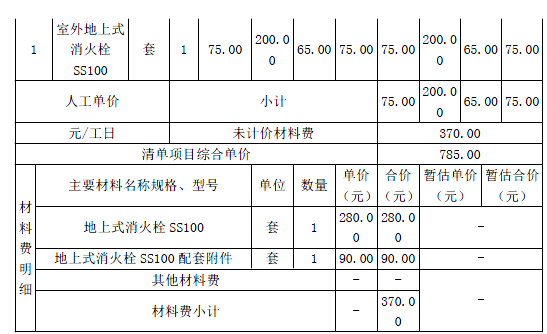

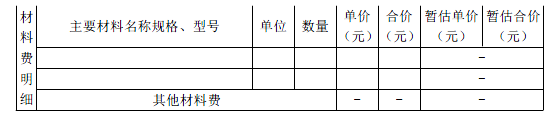

3. 根据《通用安装工程工程量计算规范》GB 50856—2013、《建设工程工程量清单计价规范》GB 50500—2013 规定，按照背景资料4 中的相关定额数据，编制室外地上式消火栓SS100 安装项目的“ 综合单价分析表”，填入答题卡表5.Ⅰ.2 中。

正确答案

问题1：
1.DN200 管道:
(1)环网：纵4×(219-119)+横2×(631-439)=4×100+2×192=400+384=784(m)
(2)水表：
119-105=14(m)
小计：784+14=798 (m)
2.DN150 管道：
(3)地上式消防水泵接合器支管：
(227—219)+(1.1+0.7)+(119-111)+(1.1+0.7)=8+1.8+8+1.8=19.6 (m)
3.DN100 管道：
(4)接各建筑物支管：材料库（4×2)+综合楼（479-439)+(3×2)+4+预制4 +机制（539-509)+ (3
×2)+4+装配4+机修4+成品库（631-613)+3+包装（4×2)+动力（645-625-2）+（631-625-2）
=8+50+4+40+4+4+21+8+22=161(m)
(5)地上式消火栓支管(2+0.45+1.1)×10=3.55×10=35.5(m)
(6)地下式消火栓支管（2+1.1-0.3)×4=2.8×4=11.2 (m)
(4)?（6)小计：161+35.5+11.2=207.7 (m)
4.地上式消火栓SS100—1.6:3×2+2×2=10(套)
5.地下式消火栓SX100—1.6:2+2=4 (套）
6.消防水泵接合器：2 套(包括：消防水泵接合器SQ150—1.6 2 套，DN150 闸阀2 个，止回阀2
个，安全阀2 个及其配套附件）
7.水表组成：DN200 1 个
8.DN200 阀门：主管线闸阀：Z41T—16 7 个，止回阀H4IT—16 1 个
9.DN100 阀门：
消火栓支管闸阀Z41T—16: 4+10=14 (个），各建筑物入口支管闸阀Z41T—16: 14 个
小计：14+14=28 (个)
问题2:
