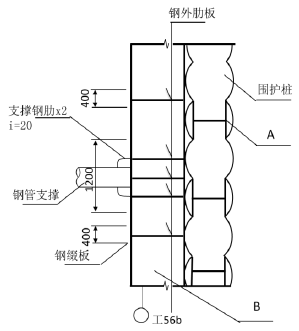

案例题某施工单位中标承建过街地下通道工程，周边地下管线较复杂。设计采用明挖基坑做法施工，隧道基坑总长80m，宽12m，开挖深度10m，基坑围护结构采用SMW工法桩；基坑沿深度方向设有2道支撑，其中第一道支撑为钢筋混凝土支撑，第二道支撑为钢管支撑（见图），基坑场地地层自上而下依次为：20m厚素填土、厚6m黏质粉土、10m厚砂质粉土，地下水埋深约1.5m，在基坑内布置管井降水。

项目部编制的施工方案明确了下列事项：（1）基坑围护结构的施工工序为：①→设置导向定位钢板→SMW搅拌机定位→④→施工完毕→⑥；（2）选用短臂挖掘机及长臂挖掘机直接开挖、出土，自卸运输车运输的土方开挖方案。
施工过程中发生如下事件：
事件一：深层土方开挖时，长臂挖掘机不能开挖，项目部及时改进了基坑土方开挖方案。
事件二：在挖土过程中发现围护结构两处出现严重渗漏现象，渗漏出现泥沙，项目部立即采取堵漏措施予以处理，堵漏处理造成直接经济损失20万元，工期拖延10天，项目部为此向业主提出索赔。
【问题】
1.补充基坑围护结构的施工工序中序号①、④、⑥代表的工序名称。
2.给出图中A、B构（部）件的名称，并分别简述其功用。
3.写出事件一中项目部改进后的深层土方开挖方案。
4.项目部提出的索赔是否成立？说明理由。
5.给出事件二中项目部堵漏措施的具体步骤。

正确答案

1. ①开挖导沟， ④插入型钢， ⑥型钢回收
2. A—内插H 型钢；内插H 型钢与水泥土搅拌墙形成劲性复合结构，起到增加SMW 抗剪抗弯强度和韧性的作用。
B—围檩；围檩将围护结构连成整体，收集围护结构应力传递到支撑，避免支撑部位应力集中。
3.深层土方开挖：长臂挖机不能开挖时，应采用小型挖掘机，将开挖后的土方转运至围护墙边，用抓斗吊提升出土，自卸车辆运输。
4.不成立。堵漏处理造成直接经济损失和工期拖延属于施工单位的原因，是有经验的承包方可以采取措施避免的，是施工单位应承担的责任。所以索赔不成立。
5.（1）采用降水或排水措施；（2）基坑渗漏严重，应首先在坑内回填土封堵水流，然后在坑外打孔灌注聚氨酯或水泥-水玻璃双液浆等封堵渗漏处，封堵后再继续向下开挖基坑。
