案例题 某公司承接新建 1 座 3000m3高炉及配套公辅设施工程,设计炼铁产能 250 万 t,主要炼铁工艺设施包括炉顶系统、炉体系统、风口平台出铁场系统、炉渣处理系统、热风炉系统、粗煤气系统、矿焦槽系统、上料系统、煤粉制喷系统等。
高炉本体结构安装前施工方编制了施工方案,并经项目技术负责人审核签字,报总监理工程师审签字批准。

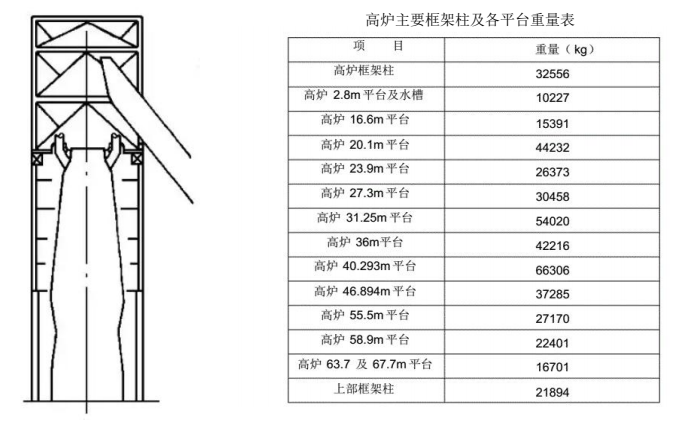

高炉本体钢结构采用炉体框架式见下图,炉体框架由四根 Q345B 箱型柱和多层平台组成,每根柱自重大,分段运往工地进行现场组装。高炉主要框架柱及各平台重量见下表。根据现场情况,方案设计选用了 1000t·m 塔吊对框架柱进行吊装作业,选用 2 台在项目工况下额定起重量为 65t 的汽车起重机对高炉平台进行吊装,每台起重机吊索具的重量为3t。
安装过程中出现以下事件:
事件一:炉体框架钢结构安装过程中,出现垂直度超差问题,导致炉体框架倒塌事故,经过项目部采用因果分析图法确认主要原因为施工人员违反高炉炉体框架安装工艺交底要求。
事件二:热风炉蓄热室底板下铺垫干砂,在施工人员倒休两天后,将厚度为 18mm 的蓄热室底板进行安装。为加快施工进度,底板安装完毕后,施工人员立即组织加班进入砌砖工序。被监理制止,并指出热风炉安装存在三个错误之处,要求其改正。

【问题】
1. 为避免出现垂直度超差,高炉炉体框架安装工艺应注意哪些问题?施工中常用的质量数据统计分析方法还有哪些?
2. 对于事件一中出现的框架倒塌事故,经调查事故原因属于违反交底要求,应由哪些人员负责?
3. 项目部制定的起重吊装方案是否可行?并说明理由。
4. 事件二中监理的做法是否正确?监理指出的三个错误之处分别是什么?并说明理由。

正确答案
1. ①炉体下部框架安装时,与基础固定的第一段立柱吊装就位后,应调整和检查纵、横向中心线及标高。②立柱安装应逐段或逐层检测和调整标高、纵横中心线、柱间两对角线长度之差、立柱垂直度。
②还有统计调查表法、分层法、排列图法。
2. 属于违反交底要求者应由施工负责人和施工人员负责。
3. 方案可行。理由:最重的高炉平台重量为 66.306t,则最大计算载荷 Qj=(66.306+3×2)×1.1×1.25=99.42t,分配到一台起重机的吊装载荷为 99.42÷2=49.71t。采用双机抬吊时,单机承受载荷不得超过额定起重量的 80%,在项目工况下,起重机额定起重量为 65t,65×80%=52t>49.71t,故方案可行。
4. 正确。
错误一:在施工人员倒休两天后,才安装蓄热室底板。
理由:干砂铺垫后应采取防雨措施,并应立即安装蓄热室底板。
错误二:厚度为 18mm 的蓄热室底板安装完毕后立即进入砌砖工序。
理由:热风炉蓄热室底板厚度小于 20mm 时,砌砖前应先进行底板对接焊缝的真空度试验,真空度为 40kPa 时,应无泄漏。
