案例题 某施工单位承建了一级公路施工项目，设计车速100km/h，路基宽度26m。桩号K11＋500～K12＋800 为石方开挖地段，石方有中硬岩和软岩，石料含量达80%以上。桩号K13＋200～K14+000 为填方路堤，平均填方厚度15m，采用分层压实法，自下而上水平分层，逐层填筑，逐层压实。路堤填料采用K11＋500～K12＋800 段开挖出的石料。
施工中发生如下事件：
事件一：填方路段施工划分为四级施工平台、四个作业区段，按施工工艺流程进行分层施工：
①四级施工平台是：路基面以下A（m）为第一级台阶，A～B（m）为第二级台阶，B～C（m）为第三级台阶，C（m）以上为第四级台阶。
②四个作业区段是：填石区段、E 区段、碾压区段、F 区段。
事件二：施工组织设计中，填石路堤施工技术要求内容如下：
（1）在陡峻山坡地段施工特别困难时，可采用倾填的方式填筑。
（2）软质岩石石料填筑时，应按设计要求采取边坡封闭和底部设置排水垫层、顶部设置防渗层等措施。
（3）施工过程中，每填高3m 宜检测路基中线和宽度。
（4）不同强度的石料，可采用相同的填筑层厚和压实控制标准。
事件三：施工过程中每一压实层，施工单位采用试验路段确定的工艺流程、工艺参数控制，压实质量采用G 指标进行检测，压实质量标准采用H 指标作为控制指标。
事件四：该合同段还含有四道单跨2.0m×2.0m 钢筋混凝土盖板涵，在编制的“施工组织设计”中，对各涵洞的工序划分与工序的工作时间分析见下表1。

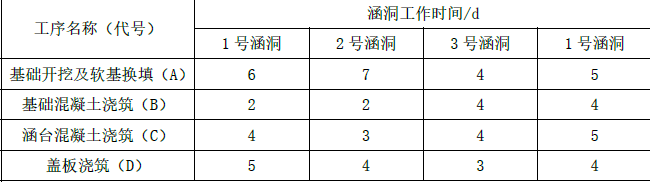

表1 各涵洞的工序划分与工序的工作时间分析

施工单位最初计划采用顺序作业法组织施工，报监理审批时，监理认为不满足工期要求，要求改为流水作业法。根据现场施工便道情况，施工单位决定分别针对A、B、C、D 四道工序组织四个专业作业队伍，按1 号→2 号→3 号→4 号涵洞的顺序采用流水作业法施工，确保每个专业作业队的连续作业。在每个涵洞的“基础开挖及软基换填”工序之后，按照《隐蔽工程验收制度》规定，必须对基坑进行检查和验收，检查和验收时间按2d计算。
问题：
1.写出事件一中A、B、C 所代表的数字以及E、F 区段的内容。
2.逐条判断事件二中的技术要求是否正确，若不正确，请写出正确做法。
3.写出事件三中G 指标、H 指标的名称以及H 指标检测所采用的方法。
4.计算不窝工的流水工期，并绘制流水施工横道图。（横道图绘制要求：横向为工期，纵向为工序）

正确答案

1.A-0.5、B-1.5、C-3.0；E 区段-平整区段、F 区段-检测区段。
2.错误；改正：（1）在陡峻山坡地段施工特别困难时，三级及三级以下砂石路面公路的下路堤可采用倾填的方式填筑。（本工程为一级公路，采用只能采用分层压实法）
（2）正确。
（3）正确。
（4）不同强度的石料，应分别采用不同的填筑层厚和压实控制标准。
3.G 指标-沉降差、H 指标-孔隙率，孔隙率检测所采用的方法-水袋法。
4.不窝工的无节拍流水工期＝流水步距和＋最后一道工序流水节拍的和＋要求间歇和。
该流水施工属于异节拍按照不窝工有间歇的流水形式组织施工，根据题意，第一道工序与第二道工序之间的要求间歇Z1=2。
①各个工序之间的流水步距计算，按照累加数列错位相减取大差的方法得：
K1=14，K2=2，K3=4；
②计算不窝工有多余间歇的流水工期：
T=ΣK +Σt+ΣZ=（14＋2＋4）＋（5＋4＋3＋4）＋2＝20＋16＋2=38d
③不窝工有多余间歇的流水横道图如图所示。
