案例题 某高速公路双向四车道分离式隧道,左洞起讫桩号:ZK10+000~ZK10+800;右洞起讫桩号:YK10+000~YK10+820;隧道最大埋深220m,地下水不发育。隧道部分地段地质情况为:左洞ZK10+100~ZK10+200 段,岩性为强风化钠长石英片岩,岩体较破碎,围岩基本质量指标BQ 为235;右洞YK10+300~YK10+500 段,岩性为中风化钠长石英片岩,岩体较硬较破碎,围岩基本质量指标BQ 为300。右洞进口YK10+000~YK10+150为Ⅴ级围岩。
施工中发生如下事件:
事件一:左洞进口洞门采用端墙式,进口段明洞左侧采用偏压墙,洞口施工包括以下主要工序:①仰坡开挖及防护;②截水沟开挖、铺砌;③边坡开挖及防护;④偏压墙开挖、浇筑混凝土;⑤管棚成孔、装管、注浆;⑥套拱施工。
事件二:隧道结构采用复合式衬砌,二衬施工前,质检部门对初支喷射混凝土的强度进行了检验。

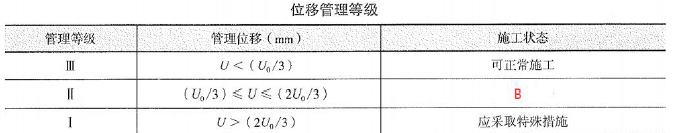

事件三:监控量测方案中确定了洞内外观察、围岩体内位移(洞内设点)、周边位移、拱顶下沉、锚杆轴力、钢架内力及外力等监控量测项目,并明确了量测部位和测点布置;在量测数据处理与应用中给出了位移管理等级,见表。

事件四:为保证隧道施工安全,施工单位做了以下工作:
(1)施工前,施工单位依据风险评估结论,编制了专项施工方案,施工单位技术负责人签字、加盖单位公章,后报总监理工程师签字、加盖执业印章后实施;
(2)施工单位专项方案要求二次衬砌距掌子面距离Ⅳ级围岩不得大于120m, Ⅴ级围岩不得超过90m。
(3)隧道开工前,项目部仅对隧道工区负责人和安全员进行了岗前安全培训。
事件五:右洞YK10+000~YK10+150 段为Ⅴ级围岩,初支工字钢间距为0.8m,该段施工时作业队采取两台阶法,每循环隧道进尺1.5m,出渣完成找顶排险后,就进行架立工字钢拱架的施工,当右洞施工至YK10+120 处,正在架立工字钢拱架时,掌子面发生了塌方,塌腔的矢跨比为0.6。
【问题】
1.分别判断左洞ZK10+100~ZK10+200 段和右洞YK10+300~YK10+500 段围岩级别,并分别写出两段隧道洞身的开挖方式。
2.写出事件一中工序①~⑥的正确排序(以“②→③→⑥→……”格式作答)。
3.补充事件二中质检部门对初支喷射混凝土检验的实测项目。
4.事件三所列的监控量测项目中,哪些属于选测项目?指标UO 表示什么?写出施工状态B 的内容。
5.事件四中,逐条判断施工单位做法是否正确,并改正错误。
6.分析事件五中塌方的原因,简述该塌方处理的主要措施。

正确答案
1.左洞ZK10+100~ZK10+200 段围岩级别和开挖方式分别为:Ⅴ级,环形开挖预留核心土法。
右洞YK10+300~YK10+500 段围岩级别和开挖方式分别为:Ⅳ级,台阶法。
2.②→③→①→⑥→⑤→④。(或②→①→③→⑥→⑤→④)
3.喷层厚度、喷层与围岩接触状况。
4.选测项目:围岩体内位移(洞内设点)、锚杆轴力、钢架内力及外力。
U0 设计极限位移值。
B 综合评价设计、施工措施,加强监控量测,必要时采取相应工程对策。
5.(1)错误;改正:施工单位还应当组织专家论证、审查。
(2)错误;改正:二次衬砌距掌子面的距离Ⅳ级围岩不超过90m,Ⅴ级围岩不超过70m。
(3)错误;改正:项目部应对主要负责人、安全生产管理人员、特种作业人员和其他从业人员进行安全培训。
6.原因:(1)每循环掘进进尺1.5m 过大,Ⅴ级围岩台阶法上台阶循环进尺不得大于一榀钢拱架间距。
(2)出渣完成找顶排险后,就进行架立工子钢拱架的施工错误,应先喷混凝土后立钢拱架。
处理措施:因矢跨比<0.7,采取外层初期支护(W)加内层初期支护(N)再加防护(F)的方法处理。
