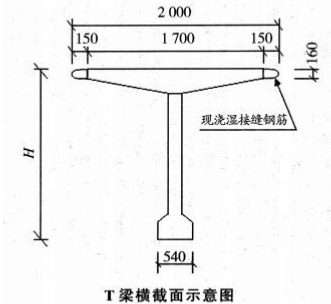

案例题某公司承建一座市政桥梁工程，桥梁上部结构为 9 孔 30m 后张法预应力混凝土 T 梁，桥宽横断面布置 T梁 12 片，T 梁支座中心线距梁端 600mm，T 梁横截面（单位：mm）如下图所示。

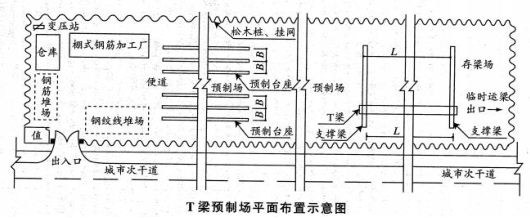

项目部进场后，拟在桥位线路上现有城市次干道旁租地建设 T 梁预制场，平面布置如下图所示，同时编制了预制场的建设方案：①混凝土采用商品混凝土；②预测台座数量按预制工期 120 天、每片梁预制占用台座时间为 10 天配置﹔③在 T 梁预制施工时，现浇湿接缝钢筋不弯折，两个相邻预制台座间要求具有宽度 2m 的支模及作业空间；④露天钢材堆场经整平碾压后表面铺砂厚 50mm；⑤由于该次干道位于城市郊区，预制场用地范围采用高 1．5m 的松木桩挂网围护。

监理审批预制场建设方案时，指出预制场围护不符合规定，在施工过程中发生了如下事件：
事件一：雨季导致现场堆放的钢绞线外包装腐烂破损，钢绞线堆放场处于潮湿状态。
事件二：T 梁钢筋绑扎、钢绞线安装、支模等工作完成并检验合格后，项目部开始浇筑 T 梁混凝土，混凝土浇筑采用从一端向另一端全断面一次性浇筑完成。
问题：
1．全桥共有 T 梁多少片?为完成 T 梁预制任务最少应设置多少个预制台座?均需列式计算。
2．列式计算 T 梁预制场平面布置示意图中预制台座的间距 B 和支撑梁的间距 L。（单位以 m 表示）
3．给出预制场围护的正确做法。
4．事件一中的钢绞线应如何存放?
5．事件二中，T 梁混凝土应如何正确浇筑?

正确答案

1．（1）全桥共有 T 梁总数=12×9=108（片）。
（2）为完成 T 梁预制任务最少应设置的预制台座=108×10÷120=9（个）。
2．（1）预制台座的间距 B=2÷2+2+2÷2=4（m）；
（2）支撑梁的间距 L=30-0．6×2-28．8（m）。
3．预制场围护结构的正确做法如下：
（1）围挡的用材应坚固、稳定、整洁、美观，宜选用砌体、金属材板等硬质材料，不宜使用彩布条、竹笆或安全网等。
（2）施工现场的围挡一般应高于 1．8m，在市区主要道路内应高于 2．5m，且应符合当地主管部门有关规定。
4．事件一的钢绞线应存放于仓库，仓库应干燥、防潮、通风良好、无腐蚀气体和介质。存放在室外时不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露，时间不宜超过 6 个月。
5．事件二中，T 梁混凝土应水平分层浇筑，施工顺序为：底板→腹板（肋板）→顶板。
