案例题 某施工单位甲承接了一座3×30m预应力混凝土先简支后连续梁桥工程，下部构造为重力式桥台和桩柱式桥墩，地质钻探资料揭示，1#、2#墩有厚度5～8m不等的砂卵石覆盖层，其强度大于25MPa，卵石平均粒径为20cm，持力层为中风化砂岩。总体布置如下图所示。

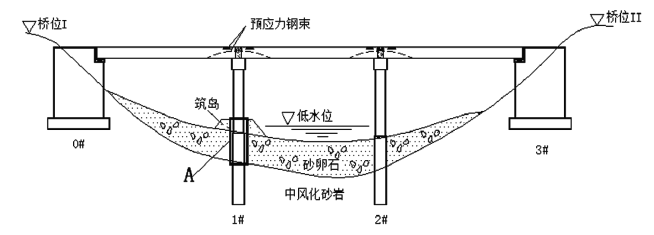

桥梁总体布置立面图
项目开工前，施工单位编制了实施性施工组织设计，确定了主要分部分项工程的施工方法、施工机械设备等，制定了进度计划，并经监理工程师批准，双代号网络计划如图所示。

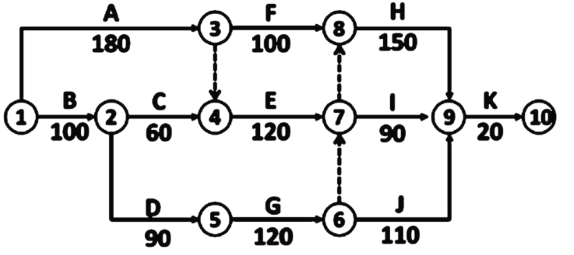

双代号网络计划图 （单位：天）
施工过程中发生了如下事件：
事件一：施工单位甲将桩基施工分包给施工单位乙，施工单位乙编写了专项施工方案。设计要求桩基在低水位期间采用筑岛钻孔法施工。桩基主要工序为埋设护筒、制备泥浆、钻孔、清底、钢筋笼制作与吊装、灌注水下混凝土等。埋设护筒其顶面宜高出筑岛面0.3m，同时高于桩顶设计高程1.0m。护筒埋置深度在筑岛处宜为2～4m。
事件二：1#桩基桩径为Φ1.8m，钻孔及清孔完成后，用测深锤测得孔底至钢护筒顶面距离为74m。水下混凝土灌注采用直径为280mm的钢导管，安放导管时，使导管底口距离孔底30cm，此时导管总长为76m，由1.5m、2m、3m三种型号的节段连接而成。
根据《公路桥涵施工技术规范》要求，必须保证首批混凝土导管埋置深度为1.0m，如混凝土灌注示意图所示，其中H1为桩孔底至导管底端距离，H2为首批混凝土导管埋置深度，H3为孔内水头（泥浆）顶面至孔内混凝土顶面距离，h1为导管内混凝土高出孔内混凝土顶面的高度，且孔内泥浆顶面与护筒顶面标高持平。混凝土密度为2.4g/cm3，泥浆密度为1.2g/cm3。

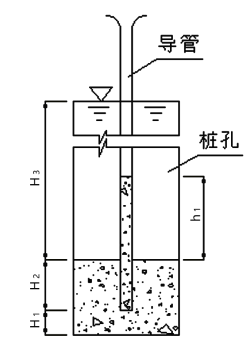

混凝土灌注示意图
事件三：1#桩持续灌注3个小时后，用测深锤测得混凝土顶面至钢护筒顶面距离为47.4m，此时已拆除3m导管4节、2m导管5节。
事件四：1#桩基施工过程中，施工单位采取了如下做法：
（1）支承桩清孔孔底沉淀厚度设计未规定时，宜不大于200mm。
（2）水下混凝土灌注前，对导管进行压气试压试验。
（3）混凝土拌合物，坍落度宜为160～220mm。
（4）混凝土运至灌注地点，应检查其均匀性和坍落度等。
（5）灌注混凝土过程中注意测量混凝土顶面高程，灌注至桩顶设计标高时即停止施工。
事件五：桥梁上部结构的主要施工工序包括：① 安装临时支座；② 拆除临时支座；③安放永久支座；④ 架设 T梁；⑤ 浇筑T梁接头混凝土；⑥ 现浇T梁湿接缝混凝土；⑦浇筑横隔板混凝土；⑧ 张拉二次预应力钢束。
【问题及答案】
1.计算网络计划的工期，指出关键线路。
2.A是什么临时设施，有何作用？
3.事件二中，计算h1与（单位m）与首批混凝土数量（单位：m3）（计算结果保留2位小数，π取3.14）
4.计算并说明事件三中导管埋置深度是否符合《公路桥涵施工技术规范》规定？
5.事件四中，逐条判断施工单位的做法是否正确， 并改正错误。
6.事件五中，上部结构主要施工工序进行排序（用 圆圈的数字表示）。
7.桩基础专项施工方案须经过哪些审批流程方可实施？

正确答案

1.网络计划的工期：480天。
关键线路：①→②→⑤→⑥→⑦→⑧→⑨→⑩。
2.A为钢护筒，作用是起稳定孔壁（或防止坍孔）；隔离地表水；保护孔口地面；固定桩孔位置；钻头导向。

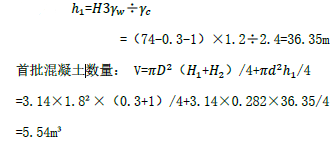

3.
4.导管埋置深度
h=（74-47.4-0.3）-（3×4+2×5）=4.3m。
《公路桥涵施工技术规范》规定中导管埋置深度 2～6m，最大埋深不超过9m。4.3m位于2～6m之间，故符合规定。
5.（1）正确。改正：支承桩清孔孔底沉淀厚度设计未规定时，宜不大于50mm。
（2）错误。改正：水下混凝土灌注前，对导管进行 水密承压试验和接头抗拉试验。
（3）正确。
（4）正确。
（5）错误。改正：灌注的桩顶标高应比设计高出不少于0.5m。
6.①→③→④→⑦→⑥→⑤→⑧→②。
7.审批流程：专项施工方案应当由施工单位甲技术负责人及施工单位乙单位技术负责人共同审核签字并加盖单位公章，并由总监理工程师审查签字、加盖执业 印章后方可实施。
