案例题 某公司以包工包料方式承接了一项市区管道光缆工程，工程位于市区甲、乙、丙三个不同的区域，项目部根据工程地理位置分布情况，结合可调用的人员队伍数量，对工作进行了分配，制定了进度计划，于4 月1 日正式开工。工程的工作分工及各工作的持续时间见表5.计划所有光缆敷设完成后再进行光缆接续。

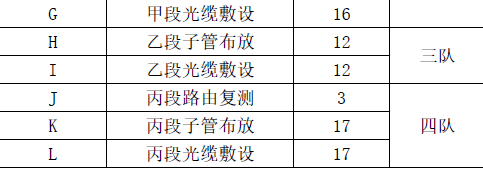

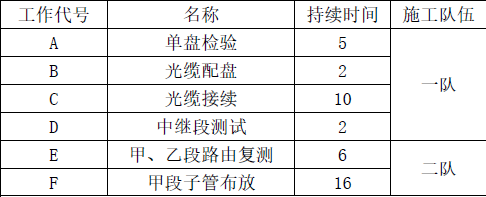

表5 工作分工及各项工作的持续时间


施工过程中发生如下事件：子管推迟到开工后第5 天到货；光缆推迟到开工后第14 天到货；穿放乙段子管过程中，因管道不通需要修复，停工5 天。
【问题】
1.绘制本工程的双代号网络图进度计划（图中用工作代号代表工作名称）。
2.列出本工程进度计划的关键工作。
3.施工中发生的事件分别影响工期多少天，本工程实际工期多少天？
4.本工程施工时应携带哪些主要应急救援器材。
5.本工程还有哪些可能影响总工期的外部因素。
6.单盘检验的内容有哪些？

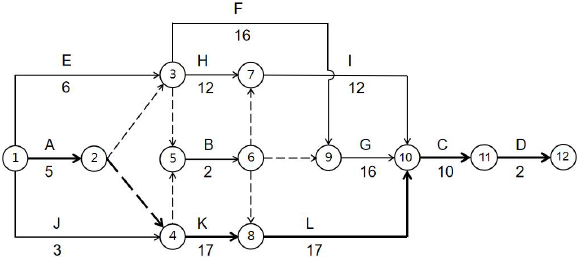

1.本工程双代号网络图：

【解析】

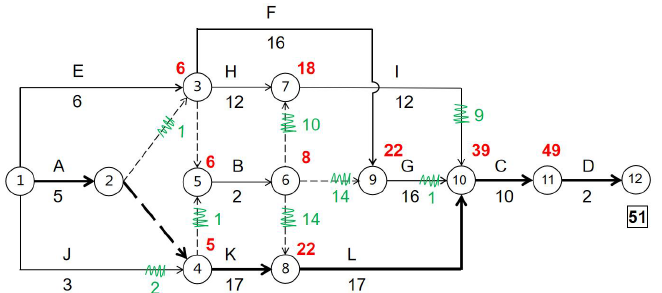

2.本工程关键工作：A、K、L、C、D。
3.按照题目所给出的工序没有提及子管进场验收工序，K 工作丙段子管敷设最早开始时间是第5 天，且K 工作是关键工作，子管第5 天到场不影响工期。
光缆推迟到开工后第14 天到场，影响A 工作进场验检中的单盘检验且A 工作是关键工作，所以工期顺延14 天。
乙段子管不通停工5 天，I 工作（乙段光缆敷设）有9 天的总时差，所以不影响总工期。
实际工期为：5+14+17+17+10+2=65 天。
【解析】

4.管道工程应急救援应携带器材有：鼓风机、有毒有害气体测试仪、全身式安全带、梯子、防毒面具。
5.可能影响进度的外部因素：P355
（1）不具备施工所需条件
（2）施工环境影响变化
（3）发生大型事件封网
（4）发生不可抗力
（5）出现火灾、事故等意外事件
6.单盘检验应包括：P166
（1）外观检查，包括光缆盘有无变形、护板有无损伤、端头密封是否完好，端别标志是否清楚、随盘资料是否齐全。
（2）光电性能测试：长度复测、单盘损耗测量、光纤后向散射信号曲线观察、光缆护层的绝缘检查。
