案例题 某市新建了一座通信机房大楼,建设单位将与通信干线相关的项目发包给某通信工程公司,主要施工内容包括:新建2km 通信管道、传输机房走线架安装和一个80×100G 波分复用系统OADM 站设备搬迁。

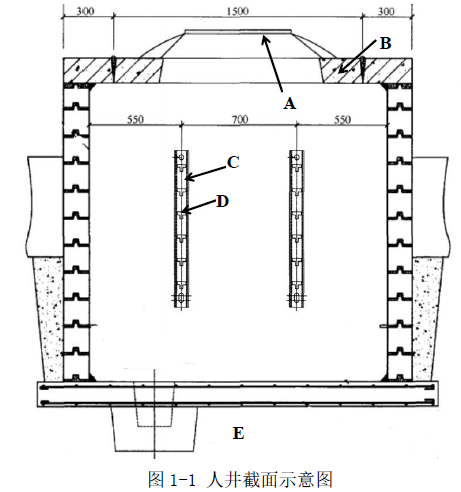

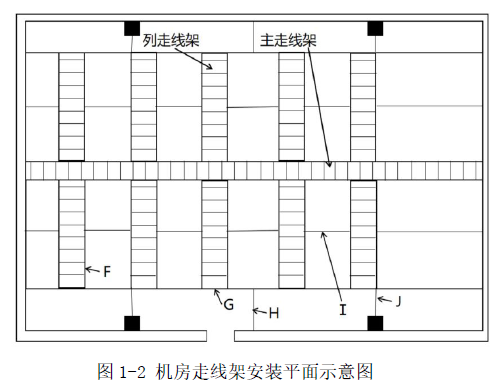

项目部明确了通信管道和人井的施工工序,其中管道施工的工序从器材检验开始至管道沟回填结束,工程的人井截面如图1-1 所示,机房走线架安装平面位置如图1-2 所示。


工程设计规定:80 波工作波道的波长范围为1529.16nm ~1560.61nm。在设备搬迁安装完成后,施工人员在光线路测试口对所有通道进行了中心波长测试,其中最小值为1510.55nm。
【问题】
1.人手孔中A、B、C、D、E 部位分别代表什么?
2.请补全新建管道施工顺序。
3.写出图1-2 中中F、G、H、I、J 部件名称?
4.1510.55nm 波长是否合格?
5.写出该系统最小波长名称、线型码型以及主要测试项目。

正确答案
1.A:外井盖、B:上覆、C:支架、D:托板、E:积水罐。
2.器材检验(管道沟开挖)、管道基础制作、管道敷设、管道包封、管道沟回填。P340
3.F:连固铁、G:走线架水平连接件、H:走线架对墙连接件(或旁侧撑铁)、I:列间撑铁、J:走线架垂直连接件。
4.波长值1510.55nm 合格,原因:DWDM 的OSC 选用波长为1510nm,OSC 中心频率偏离:1510nm±10nm,1510.55nm 在偏离范围内,所以合格。P143

5.最小波长1510.55nm 的名称为:光监测信道(OSC);P143
线路码型:CMI 码;
OSC 主要测试项目:(1)光监测信道光功率、(2)光监测信道工作波长及偏差。
