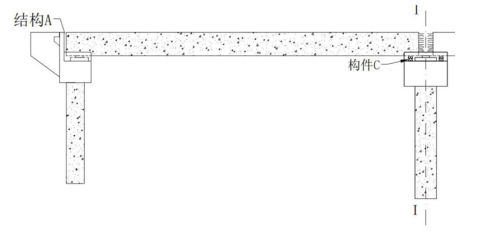

案例题某公司承建一座桥梁工程，采用左右双幅分离式结构，上部结构采用跨径组合为（30m×5）×3联先简支后连续箱梁，每幅每跨4片中梁，2片边梁。下部结构墩柱基础采用钻孔灌注桩，强度等级C25，桥台采用桩接盖梁的轻型桥台，如图2-1所示。

施工前项目部编制相关施工方案：
（1）上部结构装配式梁板施工，在一片空旷地区设置梁场进行梁板预制，四周设置围挡封闭管理，大门口设置五牌一图，包括工程概况牌、管理人员名单及监督电话牌等。采用跨墩龙门吊进行梁板架设，架梁之前完成龙门吊的组装及检查。

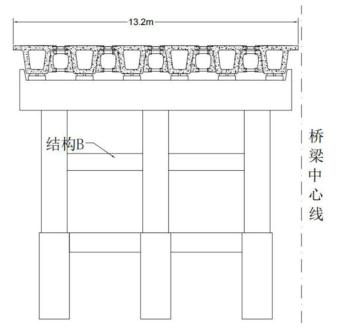

（2）梁板架设完成之后，进行横隔板、湿接头和湿接缝的钢筋模板安装及混凝土浇筑，桥梁1号墩处横断面Ⅰ-Ⅰ如图2-2所示。钢筋进场后进行见证取样，检测钢筋的力学性能，合格后进场使用。桥梁湿接头混凝土浇筑前先穿束，浇筑完成后进行负弯矩预应力筋的张拉以及孔道压浆，压浆过程中发现有些孔道堵塞。
（3）下部结构墩柱施工时，为了提高墩柱整体稳定性，在柱与柱之间设置结构B；施工完成后进行墩柱垂直度检测，偏差为10mm，符合设计及相关规范要求。

问题：
1.写出图2-1中，结构A和构件C的名称及结构A的作用。
2.施工方案（1）中，五牌一图还应该包括哪些内容架梁之前还应检查哪些内容
3.简单描述施工方案（2）中见证取样程序分析孔道堵塞的原因
4.写出施工方案（3）中结构B的名称及墩柱垂直度检测方法。
5.计算本桥所需永久支座数量。

正确答案

1.（1）结构A：伸缩缝；构件C：临时支座。
（2）调节车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。
2.（1）消防保卫牌、安全生产牌、文明施工牌、总平面布置图。
（2）架梁之前还应检查：
1）构件外形、强度及其预埋件尺寸和位置，应符合设计或规范要求。
2）支撑结构（墩台、盖梁等）的强度；支撑结构和预埋件的尺寸、标高及平面位置
3）支座安装质量、规格、位置及标高；
4）墩台、盖梁、支座顶面清扫干净；
3.（1）施工单位人员在监理工程师或建设单位相关人员的见证下，从现场随机取样，送至第三方有资质的检测机构进行试验。
（2）孔道堵塞原因：
1）预应力孔道接头未封裹严密；
2）预应力管道附近钢筋焊接时未采取保护措施。
3）混凝土浇筑之前未检查孔道的完整性。
4.（1）结构B：柱间系梁。
（2）垂直度检测方法：用经纬仪（全站仪）和钢尺测量。
5.支座数量=6×2×2×6×3=432个。
