案例题某水利枢纽工程。闸底板、闸墩均为C30钢筋混凝土结构；该基坑处于黏土地层，且边坡不稳，故采用管井井点降水。工程施工过程中发生如下事件：
事件一：闸墩混凝土拆模后，施工单位对混凝土外观质量进行检查，发现闸墩存在多条竖向裂缝。
事件二：泄水闸底板混凝土施工过程中，承包人采用标准坍落度筒，对混凝土坍落度进行测定，测定结果如下图所示。

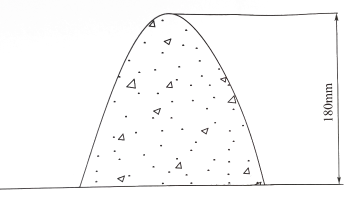

混凝土坍落度测定示意图

事件三：闸室施工内容包括基坑开挖、闸底板垫层混凝土、闸墩混凝土、闸底板混凝土、闸门安装及调试、门槽二期混凝土、底槛及导轨等埋件安装、闸上公路桥等项工作。
事件四：合同中关于混凝土工程的计量和支付有如下约定：
（1）现浇混凝土的模板费用，发包人另行计量和支付。
（2）钢筋按施工图纸所示钢筋强度等级、直径和长度计算的有效重量以米为单位计量。
（3）普通混凝土按施工图纸所示尺寸计算的有效体积以立方米为单位计量。
（4）不可预见地质原因超挖引起的超填工程量所发生的费用，发包人不另行支付。
（5）施工过程中，承包人按本合同技术条款规定进行的各项混凝土试验所需的费用，发包人不另行支付
【问题】
1.背景资料中基坑降水方案是否可行，为什么？合适的降水方案是什么？指出基坑降水的主要目的？
2.事件一中，施工单位除检查混凝土裂缝外，还需要检查那些常见的混凝土外观质量问题？
3.写出标准坍落度筒的尺寸（上口为xx、下口为xx、高为xx），简述混凝土坍落度测定过程。计算混凝土坍落度。
4.指出事件三中水闸混凝土施工的总原则以及闸室施工内容的正确排序。
5.指出并改正事件四的不妥之处。

正确答案

1.（1）背景资料中基坑降水方案不可行。
理由：本工程的基地处于黏性土地层，渗透系数小，且边坡不稳，易产生流土、流砂、管涌等现象，不宜采用管井降水方案。
（2）合适的降水方案是轻型井点降水。
（3）基坑降水的目的主要有：增加边坡的稳定性；对于细砂和粉砂土层的边坡，防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工。
2.（1）施工单位除检查混凝土裂缝外，还需要检查混凝土蜂窝、麻面、错台和模板走样等质量问题。
3.（1）标准坍落度筒的尺寸上口为100mm、下口为200mm、高为300mm
（2）测定过程：将坍落度桶灌入混凝土后捣实，然后拔起桶，混凝土因自重产生坍落现象。用桶高减去坍落后混凝土最高点的高度，其差值为坍落度。
（3）混凝土坍落度=300-180=120mm。
4.（1）水闸混凝土施工的总原则：以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”。
（2）闸室施工内容的正确排序：基坑开挖、闸底板垫层混凝土、闸底板混凝土、闸墩混凝土、底槛及导轨等埋件安装、门槽二期混凝土、闸门安装及调试、闸上公路桥。
5.（1）不妥
改正：现浇混凝土的模板费用，包含在《工程量清单》相应混凝土或钢筋混凝土项目有效工程量的每立方米工程单价中，发包人不另行计量和支付。
（2）不妥
改正：钢筋按施工图纸所示钢筋强度等级、直径和长度计算的有效重量以吨为单位计量。
（4）不妥
改正：不可预见地质原因超挖引起的超填工程量所发生的费用，由发包人按《工程量清单》相应项目或变更项目的每立方米工程单价支付。
