案例题 某商用写字楼工程项目,建筑面积32000m2,地下1 层,地上8 层,主体采用装配式混凝土结构,外立面采用全玻幕墙装饰。经过招投标,某施工单位中标,并与建设单位签订了施工总承包合同。
屋面施工时,要求基层和保护层按照分项工程抽检合格后进入下一步工序,屋面总面积为560 ㎡,随机检查3 处均为合格。找坡层施工采用轻骨料混凝土,找平层按照间距8m 留设纵横分格缝,隔汽层卷材采用空铺法施工,卷材之间搭接宽度为50mm,且搭接缝满粘铺贴。施工中,现场检查人员发现部分卷材出现无规则裂缝,项目经理要求查找原因并采取相应整改措施。施工过程中项目经理组织进行安全联合检查,以临时施工用电为专项,监理单位派出用电方面专家,在检查到一处施工用三级配电箱时(即分配电箱的一种),发现用电设备1—6 有“私拉乱接”的问题,(如图-A 所示),同时还指出消防水泵接线存在不妥。
本工程采用斜拉式的悬挑式操作平台(如图-B 所示)。操作平台的拉结点与建筑结构可靠连接,平台两侧分别设有两道钢丝绳连接,每道钢丝绳均能承受该侧所有荷载。

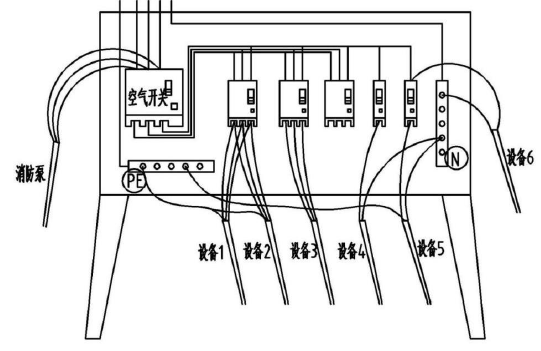

图-A 设备接线示意图

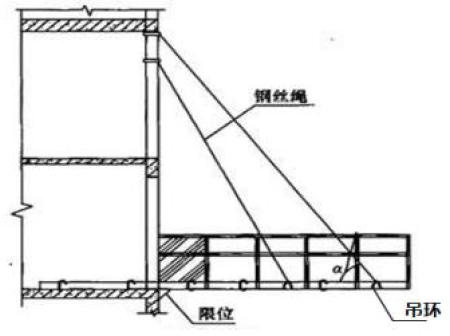

图-B 悬挑式操作平台侧面图

室内装修工程完工后,项目部协同监理单位立即组织室内环境质量验收工作,主要检测的污染物包括甲醛、TVOC、氡等。该写字楼共有75 个房间,每间房间面积为120 ㎡。抽检房间经检测后,其中有3 间污染物浓度含量不符合相关要求。项目部遂组织人员查找原因,并及时采取相应措施进行整改,整改后对原不合格房间进行复查,检测结果为合格,但现场监理人员认为检查过程不符合规定,要求项目部重新进行检测。重新检测后,其中一间房间的污染物浓度结果为:氡:140Bq/m3、甲醛:0.04mg/m3、TVOC:0.2mg/m3。
施工完成后,施工人员进行拆除脚手架工作,施工人员将双排脚手架连墙件整层拆除后开始拆除脚手架。
结果发生了脚手架坍塌事故。造成了2 人死亡,5 人重伤,8 人轻伤,间接经济损失6000 多万元。
问题:
1.屋面工程施工要求有哪些不妥之处?并说明理由。试分析卷材出现无规则裂缝的原因有哪些?
2.图-A 中接线方面有哪些不妥之处?说明理由。消防水泵接线为何不妥?写出正确做法。
3.分别写出图-B 中操作平台悬挑长度及倾斜、夹角α、吊环连接处的设置要求。
4.写出室内污染物验收抽检量和检测点布置的要求。监理人员的做法是否正确?并说明理由。重新检测后,根据污染物的含量判断该房间室内环境是否合格?
5.生产安全事故有哪几个等级?本事故属于哪个等级?

正确答案
1.(1)不妥1:屋面总面积为560 ㎡,随机检查3 处均为合格。
理由:基层与保护层各分项工程每个检验批的抽检数量,应按屋面面积每100 ㎡抽查一处,每处应为10 ㎡,且不得少于3 处。
不妥2:找平层按照间距8m 留设纵横分格缝。
理由:找平层分格缝纵横间距不宜大于6m。
不妥3:隔汽层卷材采用空铺法施工,卷材之间搭接宽度为50mm。
理由:搭接宽度不应小于80mm。
(2)产生无规则裂缝的原因是:屋面板变形,找平层开裂;基层温度收缩变形;卷材质量低劣,老化脆裂。
2.(1)不妥1:设备3 设备4 设备6 没有接PE 线,
理由:因为用电设备需要接保护零线,PE 线就是中性点接地的保护零线。
不妥2:设备1 和设备2 接在一个漏电保护器上(写开关也算正确)
理由:需要一机一漏,一个漏电保护器只能接一个设备
(3)设备4 和设备5 的N 线接在了一个压线端点上,
理由:端子板上的一个压线点不宜接两根线
(4)设备6 接在了漏电保护器上端进线处
理由:应该接在出线口,才能受到漏电保护器的控制,保护安全。
3.(1)悬挑式操作平台的悬挑长度不宜大于5m,平台的外侧应略高于内侧。
(2)钢丝绳与水平钢梁夹角a 不得小于45°。
(3)悬挑式操作平台应设置4 个吊环,吊运时应使用卡环,不得直接使吊钩直接钩挂吊环。吊环应按通用吊环或起重吊环设计,并应满足强度要求。
4.(1)75 间房间,至少需要抽检4 间房间。每间房间面积为120 ㎡,需至少布置3 个检测点,检测点应距房间地面高度0.8~1.5m, 距房间内墙面不应小于0.5m。检测点按对角线、斜线、梅花状均匀分布,且应避开通风道和通风口。
(2)监理人员做法正确。
理由:对不合格项进行再次检测时,抽检量应增加1 倍,并应包含同类型房间及原不合格房间。
(3)写字楼为II 类建筑,室内污染物限量为:氡≤150Bp/m3,甲醛≤0.08mg/m3,TVOC≤0.5mg/m3。该房间的检测结果均小于规定的限量,故检测结果为合格。
5.(1)生产安全事故分为:特别重大事故、重大事故、较大事故、一般事故。
(2)本事故属于一般事故。
