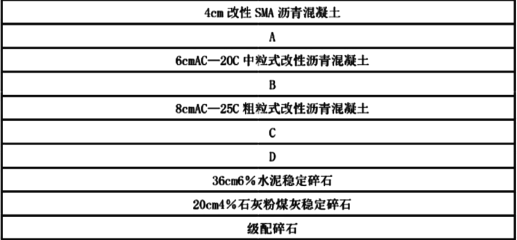

案例题某高速公路是国家的重点建设项目，双向四车道，其路面结构如图所示。

项目部编制了施工组织设计和施工管理措施，主要如下：
事件一：施工单位将路段中间 K25+000 右侧的弃土场硬化后，作为沥青混凝土拌和站场地，并配置了一套 4000型间歇式沥青混凝土拌和设备。该设备主要指标如下：每拌制一份料的重量 Gi=4000kg，每份料的加料时间 t1=15 秒，每份料的拌料时间 t2=220秒，每份成品料卸料时间 t3=13秒，时间利用系数 KB=0.85。

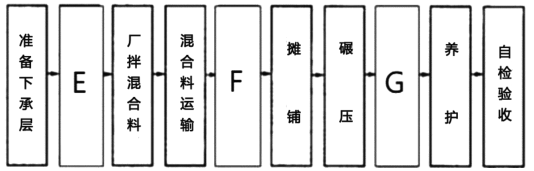

事件二：水泥稳定碎石基层施工工艺见图。采用 15t 三轮压路机进行水泥稳定碎石基层分两层碾压，下层厚度为 20cm，上层厚度为 16cm，下层碾压完成后立即进行上层铺筑。

事件三：沥青面层施工前和施工过程的要求摘要如下：
（1）沥青混合料配合比设计采用马歇尔稳定度试验，确定沥青混合料的材料品种及配合比、矿料级配、最佳沥青用量，报项目技术负责人审批。
（2）试验段开工前 28d 安装好试验仪器和设备，配备好后试验人员报请监理工程师审核。各层开工前 14d 在监理工程师批准的现场备齐全部机械设备进行试验段铺筑。
（3）对 AC-I 沥青混合料面层碾压
① 初压采用双轮双振压路机静压 1～2 遍，温度应不低于 100℃并紧跟摊铺机进行；
② 复压采用胶轮压路机和双轮双振压路机振压等综合碾压 4～6 遍，碾压温度多控制在 80-100℃；
③ 终压：采用双轮双振压路机静压 1～2 遍，碾压温度应不低于 65℃。
④ 采用雾状喷水法，以保证沥青混合料碾压过程中不粘轮。
事件四：项目部严格进行沥青混合料面层施工质量检验。检验项目包括：平整度、弯沉值、渗水系数、摩擦系数、构造深度、中线平面偏位、纵断高程、宽度、横坡、马歇尔稳定度进行了实测。
事件五：项目部将 20cm 厚石灰稳定碎石底基层、36cm 厚水泥稳定碎石基层、8cm 厚粗粒式沥青混合料底面层、6cm 厚中粒式沥青混合料中面层、4cm 厚细粒式沥青混合料表面层等五道工序分别用：a、b、c、d、e 表示，并将 a、b 两项划分为四个施工段①、②、③、④。a、b 两项在各个施工段上持续的时间如表所示。而 c、d、e 三道工序不分施工段连续施工，持续时间均为 1 周。

项目部按各施工段持续时间连续、均衡作业，不平行、搭接施工的原则安排了施工进度计划。
1. 写出结构图中 A、B、C、D 代表的名称及作用。
2. 事件一中，计算沥青混凝土拌和设备的生产率（Qi）。（列出计算过程，结果保留两位小数点）
3. 写出事件二中工艺流程图 E、F、G 代表的名称。指出并改正事件二中的错误之处。
4. 指出并改正事件三中的错误之处。补充试验段确定的施工参数。
5. 补充事件四中沥青混凝土面层质量检验的实测项目。
6. 根据事件四中要求，用横道图画出完整的施工进度计划，并计算工期。

正确答案

1. 写出结构图中 A、B、C、D 代表的名称及作用。
答：A：黏层； B：黏层； C：下封层； D：透层。
A 和 B 层作用：是使上下层沥青结构层完全粘结成一个整体。
C 层作用：一是封闭某一层起着保水防水作用；二是起基层与沥青面层之间的过渡和有效联结作用；三是路的某一层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。
D 层作用：为使沥青面层与基层结合良好。
2. 事件一中，计算沥青混凝土拌和设备的生产率（Qi）。（列出计算过程，结果保留两位小数点）
答：n=3600/（t1+t2+t3）=3600/（15+220+13）=14.52 份；
Qi=nGjkB/1000=14.52×4000×0.85/1000＝49.37（t/h）
3. 写出事件二中工艺流程图 E、F、G 代表的名称。指出并改正事件二中的错误之处。
答：E：施工放样；F：布置基准线钢丝；G：质检。
错误 1：采用 15t 三轮压路机进行水泥稳定碎石基层分两层碾压。改正：下层应采用18～21t 三轮压路机、大于 35t 重型振动压路机、25t 以上轮胎压路机进行水泥稳定碎石基层碾压。
错误 2：下层碾压完成后立即进行上层铺筑。改正：上层必须在下层养护至少 7d 后方可铺筑。
4. 指出并改正事件三中的错误之处。补充试验段确定的施工参数。
答：（1）错误 1：做好沥青混合料配合比设计，报项目技术负责人审批。改正：做好沥青混合料配合比设计，报监理工程师审批。
错误 2：初压温度应不低于 100℃并紧跟摊铺机进行。改正：初压温度应不低于 110℃并紧跟摊铺机进行。
（2）试验段确定的施工参数：松铺系数、施工工艺、机械配备、人员组织、压实遍数。
5. 补充事件四中沥青混凝土面层质量检验的实测项目。
答：实测项目还有沥青混凝土面层的压实度、厚度、矿料级配、沥青含量。

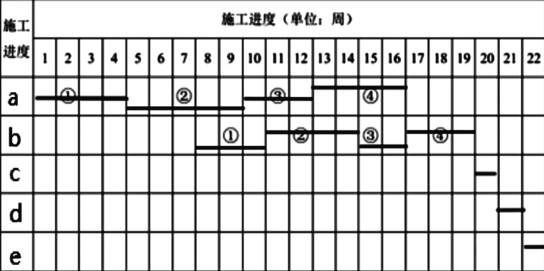

6. 根据事件四中要求，用横道图画出完整的施工进度计划，并计算工期。
答：（1）工期计算
