案例题 某泵站工程主要由泵房、进出水建筑物及拦污栅闸等组成。泵房底板底高程为13.50m,泵房底板靠近出水池侧设高压喷射灌浆防渗墙,启闭机房悬臂梁跨度为1.5m,交通桥连续梁跨度8m。

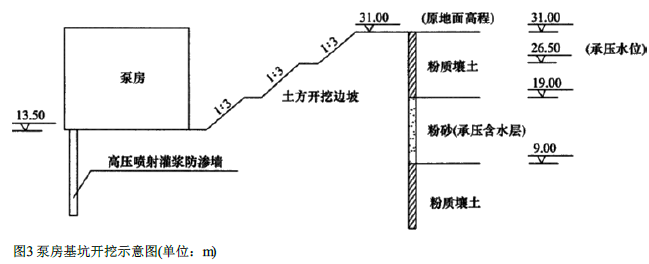

该工程地面高程31.00m,基坑采用放坡开挖。施工单位采取了设置合理坡度等防止边坡失稳的措施,泵房基坑开挖示意图如图3所示。粉砂层渗透系数约为2.0m/d。

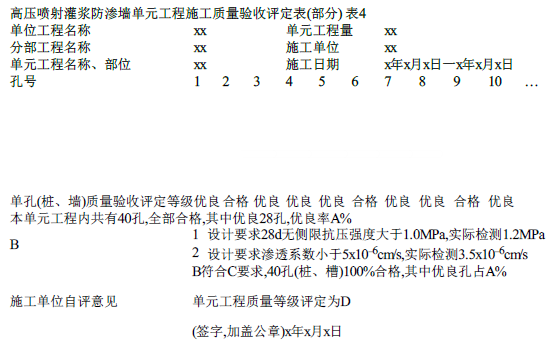

高压喷射灌浆防渗墙施工完成后,施工单位根据《水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程》SL633-2012对高压喷射灌浆防渗墙单孔的施工质量逐孔进行了施工质量等级评定,并经过监理单位审核签字,其单元工程施工质量验收评定表(部分)见表4。


2019年5月30日,进行了泵站单位工程验收,验收依据为《水利水电建设工程验收规程》SL223-2008。在验收过程中发生了如下事件:
(1)项目法人委托监理单位主持泵站的单位工程验收。
(2)验收工作组由项目法人、勘测、设计、监理、施工、主要设备制造(供应)商、运行管理等单位的代表组成,还邀请了上述单位以外的专家参加。
(3)项目法人提前13d向质量和安全监督机构送达了泵站单位工程验收的通知,验收时现场未见质量和安全监督机构工作人员。
(4)泵站单位工程验收后,项目法人在规定的时间内将验收质量结论和相关资料报质量和安全监督机构进行了核备。
问题:
1.在基坑施工中为防止边坡失稳,保证施工安全,除设置合理坡度外,还可采取的措施有哪些?
2.水利工程基坑土方开挖中,人工降低地下水位常用的方式有哪些?本工程泵房基坑人工降低地下水位采用哪种方式较合理?
说明理由。
3.高压喷射灌浆防渗墙的防渗性能检查通常采用哪些方法?分别说明其适用条件。
4.指出表4中A、B、C、D分别代表的内容或数字。
5.根据《水工混凝土施工规范》SL677-2014,分别写出拦污栅闸墩侧面模板、启闭机房悬臂梁底模板、交通桥连续梁底模板拆除的期限。
6.指出泵站单位工程验收中的错误之处。并提出正确做法。

正确答案
1.在基坑施工中为防止边坡失稳,保证施工安全,除设置合理坡度外,还可采取的措施有:设置边坡护面、基坑支护、降低地下水位。
2.基坑开挖的人工降低地下水位经常采用方式为:轻型井点、管井井点(或深井降水)。
本工程泵房基坑人工降低地下水位宜采用方式为:管井井点(或深井降水)。
理由:
(1)承压含水层已揭穿(或第四系含水层厚度大于5.0m)。
(2)粉砂渗透系数较大(含水层渗透系数大于1.0m/d)。
3.高压喷射灌浆防渗墙的防渗性能通常采用的检查方法有:围井、钻孔。
围井检查法适用于所有结构形式的高喷墙:钻孔检查法适用于厚度较大和深度较小的高喷墙。
4.A代表70.0;B代表单元工程效果(或实体质量)检查;C代表设计;D代表优良。
5.拦污栅闸墩侧面模板拆除的期限:混凝土强度达到2.5MPa以上、保证其表面及棱角不因拆模而损坏;
启闭机房悬臂梁底模板拆除的期限:混凝土强度达到设计强度标准值的75%。
交通桥连续梁底模板拆除的期限:混凝土强度达到设计强度标准值的75%。
6.泵站单位工程验收中的错误之处及其正确做法如下:
错误之处1:监理单位主持单位工程验收。
正确做法:单位工程验收应由项目法人主持。
错误之处2:验收时未见质量和安全监督机构工作人员。
正确做法:单位工程验收时质量和安全监督机构应派员列席验收会议。
错误之处3:将验收质量结论和相关资料报质量和安全监督机构进行核备。
正确做法:应将验收质量结论和相关资料报质量和安全监督机构进行核定。
