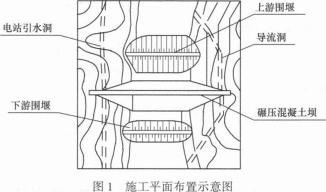

案例题某水电站工程主要工程内容包括：碾压混凝土坝、电站厂房、溢洪道等，工程规模为中型。水电站装机容量为50MW，碾压混凝土坝坝顶高程417m，最大坝高65m。该工程施工平面布置示意图如图1所示。

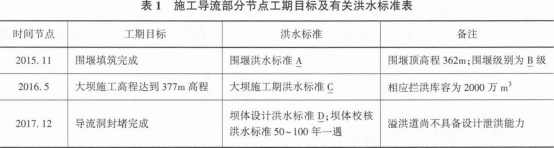

事件1：根据合同工期要求．该工程施工导流部分节点工期目标及有关洪水标准见表1。

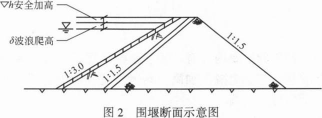

事件2：上游围堰采用均质土围堰，围堰断面示意图如图2所示，施工单位分别采取瑞典圆弧法（K1）和简化毕肖普法（K2）计算围堰边坡稳定安全系数，K1、K2计算结果分别为1．03和1．08。施工单位组织编制了围堰工程专项施工方案，专项施工方案内容包括工程概况等。

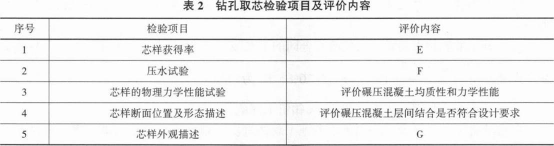

事件3：碾压混凝土坝施工中，采取了舱面保持湿润等养护措施。2020年9月，现场对已施工完成的碾压混凝土坝体钻孔取芯。钻孔取芯检验项目及评价内容见表2。

事件4：为保证蓄水验收工作的顺利进行，2021年9月，施工单位根据工程进度安排，向当地水行政主管部门报送工程蓄水验收申请。并抄送项目审批部门。
问题：
1．根据《水利水电工程施工组织设计规范》SL303—2017，指出事件1中A、C、D分别对应的洪水标准；围堰级别B为几级?
2．事件2中，▽h最小应为多少?K1、K2是否满足《水利水电工程施工组织设计规范》SL303—2017的要求?规范规定的最小值分别为多少?
3．事件2中，围堰专项施工方案除背景所述内容外，还应包括哪些内容?
4．事件3表2中，E、F、G分别所代表的评价内容是什么?
5．根据《水电工程验收管理办法》（国能新能[2015]426号），指出并改正事件4中，在工程蓄水验收申请的组织方面存在的不妥之处。

正确答案

【第1问】
1-1、根据《水利水电工程施工组织设计规范》SL303—2017，对事件1中A、C、D洪水标准及围堰级别B的判断如下：
（1）A代表的洪水标准范围为5～10年一遇。
（2）C代表的洪水标准范围为20～50年一遇。
（3）D代表的洪水标准范围为20～50年一遇。
1-2、B围堰级别为5级。
【第2问】
对事件2的分析如下：
2-1、▽h最小应为0．5m。
2-2、K1不满足《水利水电工程施工组织设计规范》SL303—2017的要求，规范规定的最小值为1．05。
K2不满足《水利水电工程施工组织设计规范》SL303—2017的要求，规范规定的最小值为1．15。
【第3问】
事件2中，围堰专项施工方案除背景所述内容外，还应包括：编制依据，施工计划，施工工艺技术，施工安全保证措施，劳动力计划．设计计算书及相关图纸等。
【第4问】
事件3表2中，E、F、G分别所代表的评价内容：
（1）E——评价碾压混凝土的均质性。
（2）F——评价碾压混凝土的抗渗性。
（3）G——评价碾压混凝土的均质性和密实性。
【第5问】
事件4中，在工程蓄水验收申请的组织方面存在的不妥之处及正确做法。
（1）不妥之处：申请时间2021年9月。
正确做法：申请提出时间在计划下闸蓄水前6个月。
（2）不妥之处：施工单位根据工程进度安排报送验收申请。
正确做法：工程蓄水验收，项目法人应根据工程进度安排，报送验收申请。
（3）不妥之处：向当地水行政主管部门报送工程蓄水验收申请，并抄送项目审批部门。
正确做法：应向工程所在地省级人民政府能源主管部门报送工程蓄水验收申请：应抄送验收主持单位。
