案例题某公司承建一座钢筋混凝土输水箱涵工程，为两孔结构，单孔结构净宽8．0m，净高3．8m，结构顶板、侧墙和中墙厚度均为700mm，底板厚度750mm。主体结构混凝土强度等级C40，抗渗等级P6。场地地下水属于地表潜水．水位埋深3．2m，主要含水层为粉土层。

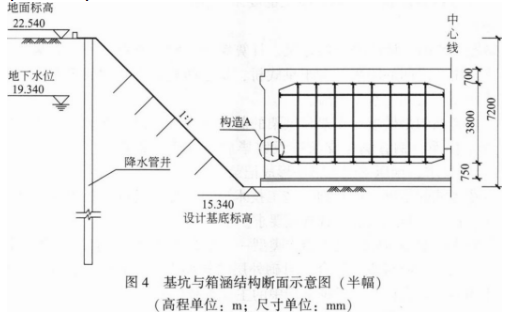

基坑与箱涵结构断面如图4所示。
项目部编制的施工组织设计内容包括：
(1)降水选用φ700mm管井降水方案。
(2)基坑采用放坡开挖，坑壁采用土钉墙支护。
(3)箱涵主体分两步浇筑完成，第一步浇筑底板，第二步浇筑侧墙、中墙和顶板。
(4)经计算，顶模承受的施工总荷载为23．22kN／m2。模板支撑架选用承插型盘扣式钢管支架体系，立杆规格(648×3．5)mm，立杆横向间距900mm，纵向间距600mm，步距1500mm。

项目负责人主持编制了危险性较大分部分项工程(下文简称“危大工程”)专项施工方案，主要内容包括工程概况、编制依据、签字后报送监理单位。
问题：
1．写出图4中构造A的名称，并指出其留设位置。
2．给出地下水降水时间和水位控制要点。
3．补充完善危大工程专项施工方案主要内容。
4．根据背景资料，哪些危大工程专项施工方案需要组织专家论证说明理由。
5．指出专项施工方案送审流程的不当之处，并给出正确做法。

正确答案

1．写出图4中构造A的名称。并指出其留设位置：
(1)构造A的名称：施工缝(止水钢板、止水带)。
(2)施工缝应留设在结构底板腋角以上不小于200mm处、受剪力和弯矩较小且便于施工的位置。
2．(1)降水应在基坑开挖前提前进行；降水应连续进行；直至工程完成到地下水位线以上500mm(或工程完成、回填完成)方可停止降水。
(2)应将地下水降至基底以下500mm方可施工(地下水位降至标高14．840m以下、保持干槽作业)。
3．危大工程专项施工方案主要内容应补充：施工安全保证措施、施工管理及作业人员配备和分工、验收要求、应急处置措施。
4．下列危大工程专项施工方案需要组织专家论证及理由：
(1)深基坑工程(土方开挖、支护、降水工程)。
理由：按照规定，开挖深度超过5m(含5m)的基坑(槽)的土方开挖、支护、降水工程专项施工方案需要进行专家论证，本工程基坑开挖深度7．2m，大于5m，故需论证。
(2)混凝土模板支撑(架)工程。
理由：按照规定．施工总荷载15kN／m2及以上的混凝土模板支撑工程专项施工方案需要进行专家论证，本工程施工总荷载23．22kN／m2，大于15kN／m2，故需论证。
5．专项施工方案送审流程的不当之处：由项目技术负责人审核签字后报送监理单位(或未经单位技术负责人审核签字)。
正确做法：专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章后报送监理单位。
