案例题 A 公司中标城市轨道工程，工程从K108+735.82m-K111+11.57m，包括暗挖隧道与明挖车站两座，车站规模分别为180m×50m 和160m×50m（长×宽）。工程地质资料显示，本工程地质条件复杂，隧道穿越地带部分有地下水，且其中一段地层含有沼气。项目部确定坍塌、爆炸、触电、机械伤害为主要风险源。
项目部在暗挖隧道施工方案中对①隧道开挖、②隧道柔性防水、③隧道前方土体加固、④喷射混凝土、⑤二次衬砌等工程做为本次施工的重点。初期支护稳定后，进行柔性放水的施工。为保证柔性防水的质量，
柔性防水层缝隙采用专用热合机焊接。
在隧道与车站衔接位置采用长管棚支护，公司管棚施工方案确定管棚长度为14m，采用DN100 钢管，钢管长度6m，项目部编制管棚施工工艺流程为①施工准备→②测放孔位→③钻机就位→④□→⑤压入钢管→⑥注浆（向钢管内或管周围土体）→⑦□→⑧养护→⑨开挖。

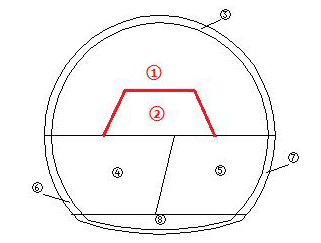

隧道开挖过程中，施工单位采用环形开挖留核心土法开挖，该方法包括以下工序：①上台阶环形开挖；②核心土开挖；③上部初期支护；④左侧下台阶开挖；⑤右侧下台阶开挖；⑥左侧下部初期支护；⑦右侧下部初期支护；⑧仰拱开挖、支护。部分工序位置如图2 所示。

施工单位在开工前编制了安全技术措施，在安全技术措施中包含施工总平面图，在图中对危险的油库、易燃材料库等位置按照施工要求和安全操作规程明确定位。
【问题】
1.本工程需要暗挖隧道多少m？
2.本工程风险源识别还应该增加哪些内容？
3.将背景中的隧道施工方案工序用序号进行排列？
4.监测初期支护稳定的项目？热合机焊接有哪些具体要求？
5.补充管棚施工流程中④和⑦的内容，本工程中管棚施工需要哪些机械设备？
6.在图中按环形开挖留核心土法补充开挖线，并在图中填写工序①和②的位置；并写出工序①～⑧的正确排序（以“②→③→⑥→……”格式作答）。
7.安全技术措施中的施工总平面图还应对哪些位置按照施工要求和安全操作规程的要求明确定位，并提出具体要求？

正确答案

1.111011.57-108735.82-180-160=1935.75m（考核里程桩号）
2.高空坠落、物体打击、坍塌、透水、中毒（不限于）
3.③—①—④—②—⑤
4.①拱顶下沉、水平收敛、地表沉降；
②热合机焊接要求：采用专用热合机焊接，焊缝应均匀连续；双焊缝搭接的焊缝宽不应小于10mm；焊缝不得有漏焊、假焊、焊焦、焊穿等现象；焊缝应经充气试验合格：气压0.15MPa，经过3min 其下降值不大于20%。
5.④是水平钻孔，⑦是封口
需要的机械设备有：套丝机（管棚钢管接头需要用厚壁管箍，且要上满丝扣）；电钻（管棚钢管开口）；钻孔机（管棚预先钻孔）；钢管压入设备（压入钢管）；注浆机（管棚钢管注浆）
6.施工排序：①→③→②→④→⑥→⑤→⑦→⑧

7.安全技术措施中的施工总平面图还应对：变电设备、材料和构配件的堆放位置、物料提升机（井架、龙门架）、施工用电梯、垂直运输设备位置、搅拌台的位置按照施工要求和安全操作规程的要求明确定位，并提出具体要求。
