案例题 某施工单位中标承建过街地下通道工程,周边地下管线较复杂。设计采用明挖基坑做法施工,隧道基坑总长80m,宽12m,开挖深度10m,基坑围护结构采用SMW 工法桩;基坑沿深度方向设有 2 道支撑,其中第一道支撑为钢筋混凝土支撑,第二道支撑为钢管支撑(见图),基坑场地地层自上而下依次为:20m 厚素填土、厚 6m 黏质粉土、10m 厚砂质粉土,地下水埋深约 1.5m,在基坑内布置管井降水。
项目部编制的施工方案明确了下列事项:(1)基坑围护结构的施工工序为:①→设置导向定位钢板→SMW 搅拌机定位→混合搅拌→④→施工完毕→⑥;(2)选用短臂挖掘机及长臂挖掘机直接开挖、出土,自卸运输车运输的土方开挖方案。
施工过程中发生如下事件:
事件一:深层土方开挖时,长臂挖掘机不能开挖,项目部及时改进了基坑土方开挖方案。
事件二:在挖土过程中发现围护结构两处出现严重渗漏现象,渗漏出现泥沙,项目部立即采取堵漏措施予以处理,堵漏处理造成直接经济损失 20 万元,工期拖延10 天,项目部为此向业主提出索赔。
事件三:基坑开挖过程中对基坑降水等项目进行中间验收;开挖完成后,项目部在基坑施工自检合格的基础上,邀请监理等单位进行实地验槽,检验项目包括:轴线偏位、基坑尺寸等。

【问题】
1.补充基坑围护结构的施工工序中序号①、④、⑥代表的工序名称。

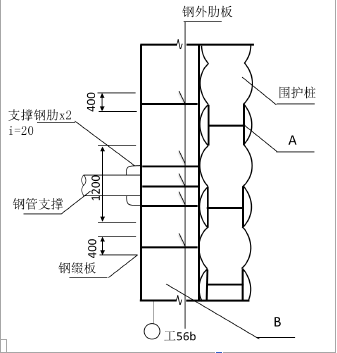

2.给出图中 A、B 构(部)件的名称,并分别简述其功用。
3.写出事件一中项目部改进后的深层土方开挖方案。
4.给出事件二中项目部堵漏措施的具体步骤。
5.项目部提出的索赔是否成立?说明理由。
6.补充事件三基坑中间验收项目,基坑验槽还应邀请哪些单位参加?补全基坑质量检验项目。

正确答案
1. ①开挖导沟, ④插入型钢, ⑥型钢回收
2. A—内插 H 型钢;内插 H 型钢与水泥土搅拌墙形成劲性复合结构,起到增加 SMW 抗剪抗弯强度和韧性的作用。
B—围檩;围檩将围护结构连成整体,收集围护结构应力传递到支撑,避免支撑部位应力集中。
3.深层土方开挖:长臂挖机不能开挖时,应采用小型挖掘机,将开挖后的土方转运至围护墙边,用吊车提升出土,自卸车辆运输。
4.(1)采用降水或排水措施;(2)基坑渗漏严重,应首先在坑内回填土封堵水流,然后在坑外打孔灌注聚氨酯或水泥-水玻璃双液浆等封堵渗漏处,封堵后再继续向下开挖基坑。
5.不成立。属于施工原因,有经验的承包方可以采取措施避免的,是施工单位应承担的责任。所以索赔不成立。
6. 基坑中间验收项目:①基坑平面位置、宽度、高程、平整度、地质描述;②基坑围护桩的稳定情况;③地下管线的悬吊和基坑便桥稳固情况。
还需邀请还应邀请勘察、设计、建设等单位共同进行验槽。
基坑检验项目为:地基承载力、基底标高、基底平面位置、地下水情况、有无扰动及不良质土。
