案例题安装公司承接了石化厂柴油加氢施工承包，对置活塞机组、散件到货现场清洗安装。“压缩机采用联合基础、压缩机曲轴箱采用预埋活动地脚螺栓锚板，减速箱和电动机地脚螺栓预留孔的方式
安装前安装队查验压缩机组的基础，主要项目:基础坐标位置、不同平面标高、平面外形尺寸、凸台上平面外形尺寸、预埋地脚螺栓锚板标高、预留地脚螺栓孔中心线位置、工程师检查时，发现有重要项目未检查，要求补充完整。
压缩机、曲轴箱找正找平后安装厚壁滑动轴瓦，涂红丹方式检查瓦背与轴承座接触情况，将清理干净的曲轴轴径上涂红丹，就位在轴瓦上，扣上轴瓦，在未拧紧螺栓时，检查上下轴瓦接触面积。
由动曲轴箱固定后以曲轴箱为基准安装盘车器、减速箱、机等。设备找正固定后，开始配管工作。安装工程成绩单备配管进行了专项技术交底，强调了法兰密封面检查、无应力配管的检测方法。
定期安全培训中、安全工程师将本项目中出现的几种注安全规定的情况画成现场示意图，要施工人员对照识别。

1、安装队还要补充检查压缩机基础哪些重要项目？

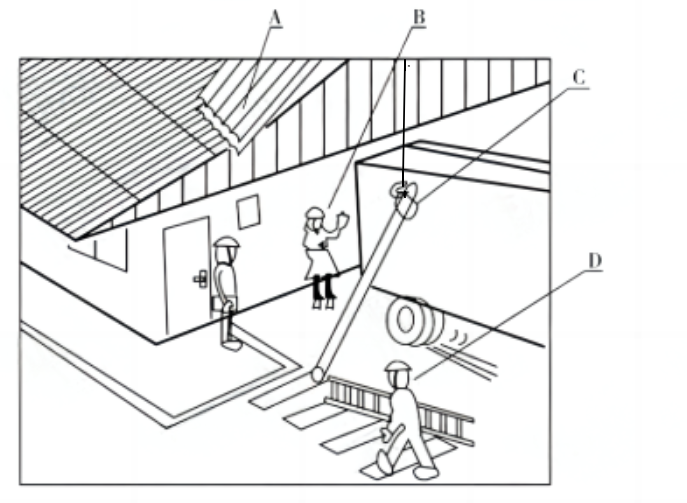

2、指出图2中，A、B、C、D点分别存在哪些安全隐患？
3、法兰安装时的密封面不得有哪些缺陷?设备与管道应检验法兰的哪两个参数。应用什么测量工具在何处监测机组的位移情况。
4、检查轴瓦内孔与轴径时，哪些内容应符合随机文件答题卡定?应使用何种工具检查上下轴瓦的结合面，结合面的台格标准是什么?

正确答案

1.凹穴尺寸，平面的水平度，基础立面的铅垂度，预留孔洞的中心位置、深度和孔壁铅垂度，预埋地脚螺栓的标高、露出基础的长度。
2.A处高处坠落，物体打击。（1分）
B未按照规定穿着防护服、违章指挥（1分）
C有构件滑脱的安全隐患。（1分）
D点存在机械伤害的隐患。（1分）
3.（1）不得有划痕、斑点等缺陷。（2分）
（2）平行度、同轴（心）度。（2分）
（3）百分表、联轴节。（2分）
4.（1）瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数应符合随机技术文件规定。（3分）
（2）使用塞尺进行测量。（1分）
（3）用0.05mm塞尺从外侧检查上下轴瓦接合面，任何部位塞入深度应不大于接合面宽度的1/3（1分）
