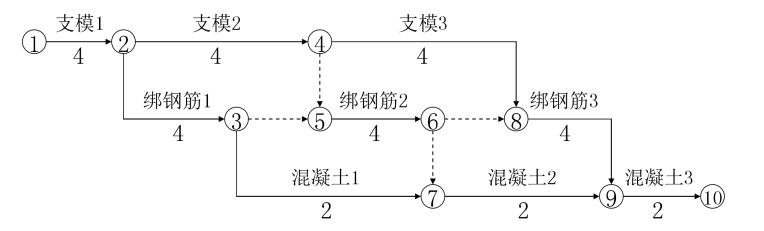

案例题 某商住一体综合楼， 一层混凝土结构施工前施工单位编制了如下网络计划（单位： 天）， 监理指出未考虑钢筋绑扎完毕后的检查验收的 1 天时间， 且工期紧迫， 要求施工单位合理压缩工期。 施工单位拟采取流水施工。

问题： 根据背景， 该项目适合采用何种形式的流水施工， 依此计算流水步距、 工期并绘制横道图。

（1） 适合采用等步距异节奏流水施工（或成倍节拍流水施工）。
三个施工过程的流水节拍分别为 4d、 4d、 2d， 存在最大公约数 2， 所以流水步距=2d。
每一施工过程需专业队数为：
支模： 4/2=2， 绑钢筋： 4/2=2， 混凝土： 2/2=1， 专业队总数 N=5。
期 T=（M+N-1） *K+1=（3+5-1） *2+1=15 天。

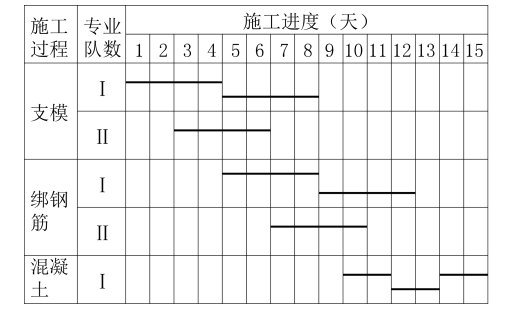

（2） 绘制横道图：
