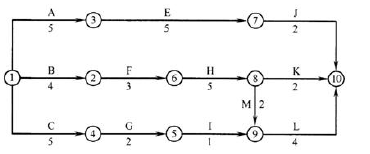

案例题 【背景资料】某工程项目合同工期为18 个月，施工合同签订以后，施工单位编制了一份初始进度计划网络图（单位：月）如下：

施工过程中，发生了如下事件：事件一：由于该工程涉及某专利技术，进度计划网络图中的工作C、工作H 和工作J 需共用一台特殊履带吊装起重机械，而且按上述顺序依次施工，为此需要对初始网络图作调整。事件二：该特殊履带吊装起重机械租赁台班费用相当贵，而且无论是否使用，租赁费用从进场就开始计算，直到出场。施工单位为减少该特殊设备在现场的闲置时间，拟重新调整工作C 的起止时间，以尽量压缩该特殊设备的租赁时间。事件三：工程竣工前，所有标准养护试件强度均符合设计要求，但部分同条件养护试件强度判定为不合格，监理工程师要求进行实体检测。施工单位认为应以标准养护试件强度为准，应判断结构符合要求。在建设单位的要求下，最终进行了结构实体检验，经检验合格，由建设单位组织竣工验收。【问题】1.绘出事件一中调整后的进度计划网络图，找出调整后网络图的关键线路（工作表示），并计算总工期。2.按事件一的网络图，如果各项工作均按最早开始时间安排，特殊起重机械的租赁时间为多长？其中闲置时间多长？3.事件二中，工作C 应如何安排？并说明理由。4.事件三中，监理工程师的要求是否妥当？说明理由。结构实体检验应包括哪些内容？主要检验哪些部位？

正确答案

1.调整后的进度计划网络图如下：

调整后进度计划网络图的关键线路（工作表示）：B→F→H→M→L。总工期为：18 个月。2.（1）如果各项工作均按最早时间开始，起重机械的租赁时间为14 个月。（2）其中，设备闲置2 个月。3.为了减少机械闲置时间，应将工作C 开始时间往后推2 个月。理由：工作C 与工作H 之间机械闲置2 个月；工作H 与工作J 之间机械不闲置，故工作C 开始时间往后推2 个月后，则机械可连续使用，无闲置时间。4.（1）监理要求妥当。理由：根据《混凝土结构工程施工质量验收规范》GB50204—2015 中第10.1.5 条规定：当未取得同条件养护试件强度、同条件养护试件强度被判定为不合格或钢筋保护层厚度不满足要求时，应委托具有相应资质等级的检测机构按国家有关标准的规定进行结构实体检测。（2）结构实体检测应包括如下内容：混凝土强度检验、钢筋保护层厚度检验以及工程合同约定的项目。（3）主要检验涉及结构安全的柱、梁等重要部位。
