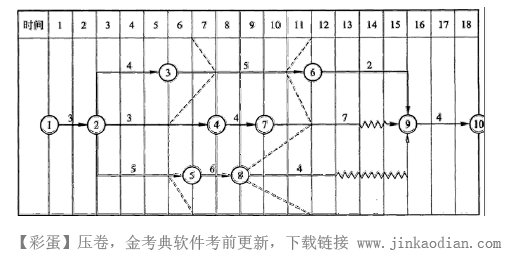

案例题 某工程双代号时标网络图如下：

假设各项工作均匀速进展，其中，工作箭线上方的数字为该工作每月完成的投资额（单位：万元）。
问题：
1. 根据11月底的检查情况，试绘制从12月开始到工程结束的时标网络计划。
2.试从投资角度分析6月、11月底的进度偏差及实际进展情况。

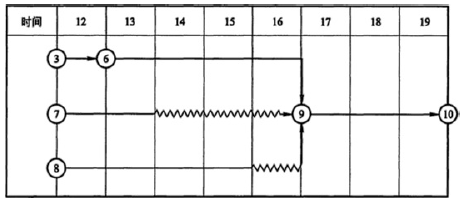

1.从12月开始，③→⑥工作剩余一个月，⑧→⑨工作刚刚开始，其时标网络计划如下：

2.进度偏差=BCWP-BCWS。
（1）6月底BCWS=3X2+4X3+5X1+3X4+5X4=55万元
6月底BCWP=3X2+4X3+5X2+3X3+5X3=52万元
则：6月底进度偏差为=52-55=-3万元，即实际进度拖延3万元。
（2）11月底BCWS=3X2+4X3+5X6+3X5+4X2+7X2+5X4+6X2+4X3=129万元；
11月底BCWP=3X2+4X3+5X5+3X5+4X2+7X2+5X4+6X2=112万元 则：11月底进度偏差为：112-129=-17万元，即实际进度拖延17万元。
