案例题 某室内供暖工程施工图如图4.3~图4.5所示。本工程室内供暖管道均采用焊接钢管,公称直径DN≤25时为螺纹连接,
分析

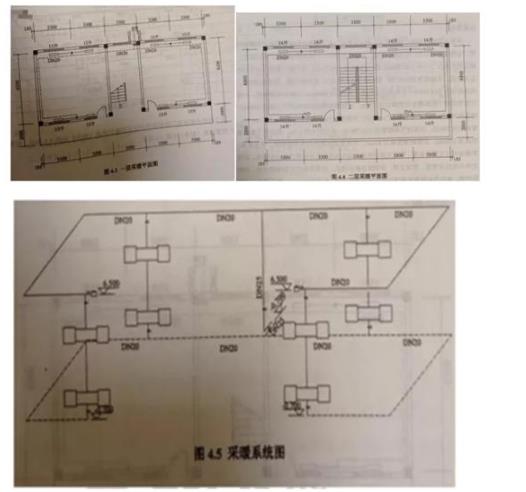

案例题 某室内供暖工程施工图如图4.3~图4.5所示。本工程室内供暖管道均采用焊接钢管,公称直径DN≤25时为螺纹连接,公称直径DN>25时为焊接连接,阀门选用:螺纹阀门采用Z15W-16T型闸板阀,其规格为DN15~32,法兰阀门采用Z41W-16R型闸板阀,其规格为DN40~50,自动排气阀采用EI21型铜排气阀,规格为DN20。散热器选用TZY2-B/6-5型柱翼形散热器,中心距为600m,全部为挂墙安装。一组立管各层楼中散热器总长度默认为7.59m;连接散热器的乙字弯的尺寸差为0.065m。墙厚均为200m。立管管径均为DN20,立管接散热器的单侧支管默认为1.5m长,管径均为DN15.自动排气阀处管道均为DN15,长度默认为0.5m供回水于管距墙距离为150mm,立管距墙距离为80mm。
所有管道仅进地沟内需要保温。管道穿墙、穿楼板时应设置钢套管。管道支架应按施工验收规范及有关标准图集进行设置。供暖房间内的明装管道。管道支架、铸铁散热器除锈后,均要求刷红丹防锈漆两遍,银粉漆两遍。地沟内安装管道除锈后刷红丹防锈漆两遍,并采用δ=50mm的铝箔离心玻璃棉管壳保盘。

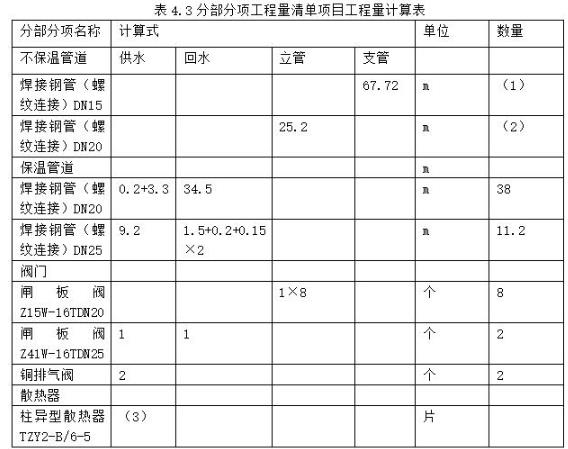

该工程的分部分项工程量清单项目工程量计算表(部分)如表4.3所示,分部分项工程量清单(部分)如表4.4所示。
1、写出表4.3中(1)~(3)的内容。
2、写出表4.4中(4)~(5)的内容。
正确答案
1、
(1)67.72
(2)25.2
(3)14×8+15×8
2、
(4)030801001002
(5)闸板阀Z15W-16T型DN20
查看解析
