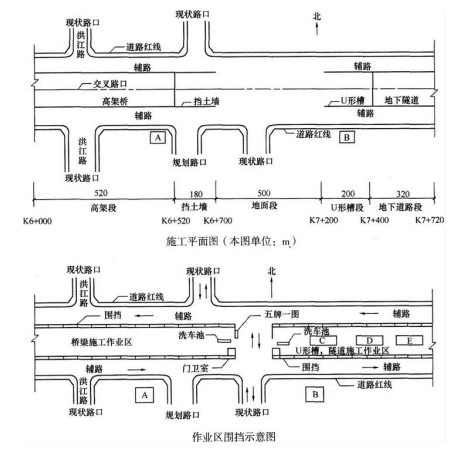

案例题某城市主干道改扩建工程，是在原主路范围内进行高架桥段一地面段一人地段改扩建，包括高架桥段、地面段、u形槽敞开段和地下隧道段，总长1．72km，具体见施工平面图。标段周边有多处永久建筑，临时用地极少，环境保护要求高；现状道路交通量大，施工时现状交通不断行。本标段地下水位较高，属富水地层；有多条现状管线穿越地下隧道段，需进行拆改挪移。

施工作业区设在围挡内，临时用电变压器可安放于施工平面图中A、B位置，电缆敷设方式待定。
U形槽敞开段围护结构为直径φ1000mm的钻孔灌注桩，外侧是高压旋喷桩止水帷幕，内侧挂网喷浆。降水措施采用止水帷幕外侧设置观察井、回灌井，坑内设置管井降水，配轻型井点辅助降水。
地下隧道段为单箱双室闭合框架结构，采用明挖方法施工，围护结构为地下连续墙及钢筋混凝土支撑。
问题：
1．施工平面图中，在A、B两处如何设置变压器电缆如何设置说明理由。
2．根据作业区围挡示意图，地下连续墙施工时，C、D、E位置设置何种设施较为合理
3．观察井、回灌井、管井的作用分别是什么
4．本工程基坑的施工难点是什么
5．施工地下连续墙时，导墙的作用有哪些

正确答案

1．(1)A、B处均设置变压器。
理由：高架桥段、U形槽段和地下隧道是两个独立的子单位工程，用电负荷均较大而且作业区长度较长，只布置一处压降损失大，可靠性不高。
(2)围挡进出口处电缆采用埋地敷设，其余地方则挂在离地2m以上的围挡墙上。理由：高架桥梁的吊装机械和U形槽段及地下隧道区围护结构的施工机械对作业范围内的净空要求都很高，如果电缆采用架空敷设，将会缩小施工机械的作业空间，存在触电等多种潜在风险，而埋地及挂墙敷设安全性高，对工序作业影响小，是工地上常用的符合规范要求的方法。
2．C——临时堆土区；
D——钢筋笼加工区；
E——泥浆处理区。
3．观察井——观察地下水位；
回灌井——保持地下水位，避免周边地层沉降，从而保护周边环境；
管井——降水。
4．本工程基坑的施工难点为：环境保护，地下水控制，地下管线保护，临时交通组织。
5．①基准作用；
②承重；
③存蓄泥浆。
