案例题某施工单位承接了某市一座双向四车道分离式隧道施工，单洞设计为9.75×5m，坡度17.22‰，围岩稳定性较差。

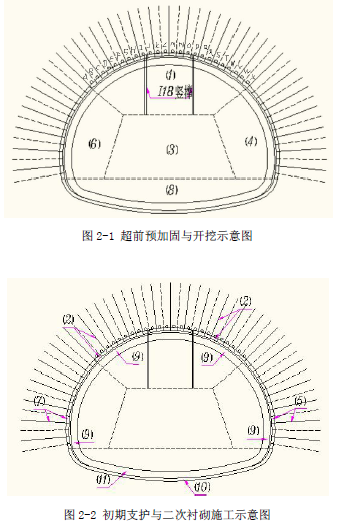

施工单位采用浅埋暗挖法施工该城市隧道，隧道开挖前采用超前小导管注浆进行超前预加固，施工现场有直径20mm、50mm、100mm 的钢管可供选择。其中左线隧道的开挖施工如图2-1 所示，初期支护与二次衬砌施工如图2-2 所示。隧道开挖施工循环进尺为1.5m。初期支护所用的喷射混凝土中掺入了外加剂，喷射前，项目部对喷射混凝土的两项关键技术指标进行了检测。当初期支护完工后项目部及时施作了二次衬砌。
施工过程中，针对该段软弱围岩采用的浅埋暗挖法施工，项目部提出了“快封闭、勤测量”的基本施工原则。为确保施工质量与安全，项目部在设计文件中制定的监控量测要求和内容的基础上，将其中的三项监测项目列为控制隧道施工稳定的重要判断依据，加以重点控制。

【问题】
1.选择超前小导管注浆所用的钢管直径，列出小导管的最小长度，并给出图2-1 中超前小导管注浆的注浆顺序。
2.根据图2-1 和图2-2，写出本工程所用开挖方法的具体名称，以及该开挖工法所适用隧道的最大跨度，并给出图2-1 和图2-2 中（1）→（11）的施工顺序。
3.写出喷射混凝土中所掺外加剂的名称，并列出喷射混凝土的两项关键技术指标。
4.本工程二次衬砌施作时机是否合理？说明理由。
5.本工程浅埋暗挖法的施工原则是否完整？若不完整请补充。
6.写出被列为控制隧道施工稳定重要判断依据的三项监测项目的名称。

正确答案

1.
（1）钢管直径：50mm。
（2）小导管的最小长度：3m。
（3）注浆顺序：A 和X → C 和V → E 和T → G 和R → I 和P → K 和N → B 和W → D 和U → F 和S
→ H 和Q → J 和O → L 和M。
2.
（1）开挖方法：环形开挖预留核心土法。
（2）最大跨度：12m。
（3）施工顺序：（1）→（2）→（4）和（6）→（5）和（7）→（3）→（8）→（10）→（11）→（9）。
3.
（1）外加剂：速凝剂。
（2）关键技术指标：①初凝时间，不应大于5min；②终凝时间，不应大于10min。
4.
不合理（1 分）。
理由：二次衬砌施作应待初期支护变形基本稳定，防水隔离层施工完成后再进行。
5.
不完整。
应补充：管超前、严注浆、短开挖、强支护。
6.
三项监测项目：拱顶沉降；水平收敛；地表沉降。
