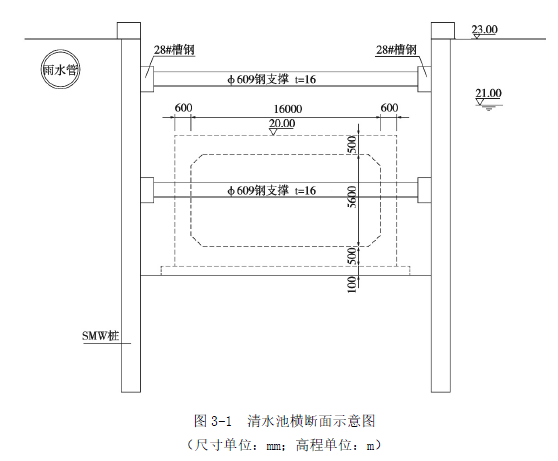

案例题某公司承建一给水处理厂的清水池新建工程，清水池内部净长64m、净宽16m，为地下式构筑物，现浇钢筋混凝土结构，混凝土强度等级C40、抗渗等级P8，纵向设一道变形缝，清水池横断面及变形缝构造见图3-1、图3-2。清水池外壁采取柔性防水层，防水层外侧为厚度50mm 的喷射水泥砂浆保护层。清水池持力层为粉质黏土，地基采取水泥土搅拌桩加固复合地基。

施工过程中发生如下事件：

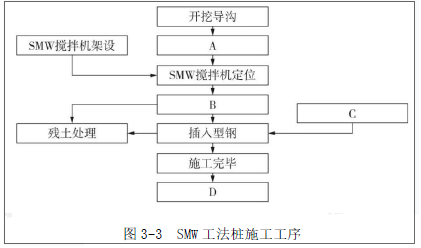

事件一：清水池基坑采用坑外管井降水，不放坡明挖法施工，支护结构为SMW 工法桩配合两道钢支撑。SMW 工法桩施工工序如图3-3 所示。

事件二：基坑开挖过程中，因暴雨导致围护结构局部渗水，考虑到渗水量不大而且渗水为清水，施工单位抢工期继续开挖基坑，被监理及时制止。
事件三：基坑开挖至坑底时，出现了坑底失稳现象，施工单位采取了相应处理措施。
【问题】
1.指出图3-2 中a、b 材料的名称。
2.事件一中，分别列式计算基坑降低地下水的高程、降水深度至少为多少米？写出基坑降水井的平面布置形式。
3.事件一中，写出SMW 工法桩的中文名称，指出SMW 工法桩的优点有哪些，图3-3 中A、B、C、D 工序的名称。
4.事件一中，基坑支撑结构采用钢支撑有何优、缺点？
5.事件二中，指出施工单位做法存在的风险，写出应如何处理。
6.事件三中，写出基坑坑底失稳的处理措施。

正确答案

1.a：填缝料；b：（橡胶）止水带。
2.（1）降低地下水的高程：20.00-0.50-5.60-0.50-0.10-0.5m=12.80m；
（2）降水深度：23.00-12.80=10.20m；
（3）布置形式：清水池内部净长64m、净宽16m，壁厚600mm；虽无法得到基坑准确尺寸，推测可知L/B＜20；采用环形布置或U 形布置。
3.（1）SMW 工法桩中文名称：型钢水泥土搅拌墙。
（2）SMW 工法桩的优点：①强度大；②止水性好；③内插的型钢可以拔出反复使用；④经济性好。
（3）A：设置导向定位钢板；B：混合搅拌；C：型钢涂减摩材料；D：型钢回收。
4.优点：①施工方便，可周转使用；②支撑中可加预应力，可调整轴力而有效控制围护墙变形。
缺点：施工工艺要求较高，如节点和支撑结构处理不当，或施工支撑不及时不准确，会造成失稳。
5.（1）风险：①加速围护结构后背土体流失；②导致地面、周边构筑物（管线）沉降过大（或超标）；③产生基坑倾覆（或失稳、坍塌）。
（2）采取堵漏措施：在缺陷处插入引流管引流，然后采用双快水泥封堵缺陷处，等封堵水泥形成一定强度后再关闭导流管。
6.坑内井点降水，坑底土体加固，及时施做底板结构。
