分析

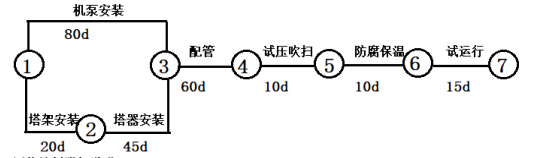

案例题 A公司应邀参加氮制造厂合成压缩工段技改工程投标,招标书说明,以工期安排最短、最合理为中标主要条件。A公司技术部门依据招标书指出的工程内容编制了网络计划图。


网络计划附加说明:
1.配管包括机泵本体配管25d,塔器本体配管20d,塔机间连接配管15d;
2.试运行包含空负荷单机和联动试运转,考虑不可预见因素较多,计划安排15d的试运行时间。
A公司总工程师审核认为网络图不符合最短工期要约,退回重编,要求附加说明。
经修改重编网络图,A公司最后中标。
施工中无损检测发现甲供的高压管件焊缝存在缺陷,退货重供,延误施工10d,A公司为保证总工期不变,加大投入,实施加班作业,最终如期完工。为此,A公司向业主发出索赔意向书。

<1>.A公司技术部门第一次提交的网络计划工期为多少天?以节点符号表示出关键线路。
<2>.以不压缩各工序的工作时间为前提条件,画出重编的网络计划图。工期可缩短多少天?以节点符号表示出关键线路。并以重编的网络计划为前提,附加说明如何再进一步缩短工期。


<3>.高压管件焊缝常用哪几种无损检测方法检测(以优先顺序排序)?
<4>.发现高压管件不合格,A公司应如何处理?A公司索赔成立的条件是什么?

正确答案
<1>.A公司技术部门第一次提交的网络计划工期为175d;关键线路为:①→③→④→⑤→⑥→⑦。
<2>.(1)重新编制的网络计划如下图所示:
工期可缩短20d,关键线路为①→②→⑤→⑥→③→⑧→⑨(155天);
(2)附加说明:管道试压吹扫与防腐保温两工作之间有搭接作业的可能;考虑试运行不可预见因素多,试运行15d时间有压缩余地,这三项工作存在缩短工期的潜力。
<3>.表面质量无损检测方法通常选用磁粉检测和渗透检测;内部质量无损检测方法通常选用射线检测和超声波检测。
<4>.发现高压管件不合格,A公司应将不合格的高压管件作不合格品处理,作出明显标识,单独存放,及时退货。
A公司索赔成立的条件:
(1)高压管件为甲供不合格品,不属于承包人(A公司)责任。
(2)已造成承包人(A公司)的额外损失。
(3)A公司及时发出了索赔意向书。
