Ⅱ．管道和设备工程

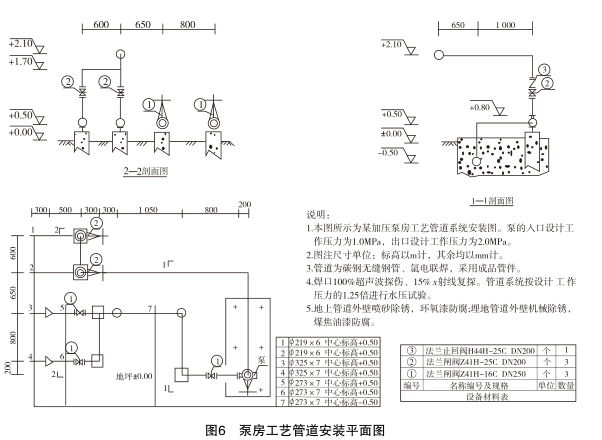

1.按照图6所示内容，管道（区分地上、地下）项目的清单工程量计算如下。
（1）Φ219×6碳钢无缝钢管的工程量计算式。
地上：（0.3+0.5+1.7-0.5）×2+0.6+（2.1-1.7）+（0.3+0.3+1.05+0.8+0.2）+（0.65+0.8+0.2）+（2.1-0.8）=10.6（m）
（2）Φ273×7碳钢无缝钢管的工程量计算式。
地上：（0.5+0.3）×2+0.8+0.3+0.5+0.5+0.8+0.2+0.8=5.5（m）
地下：0.5+1.05+0.5=2.05（m）
共计：5.5+2.05=7.55（m）
（3）Φ325×7碳钢无缝钢管的工程量计算式。
地上：0.3×2=0.6（m）

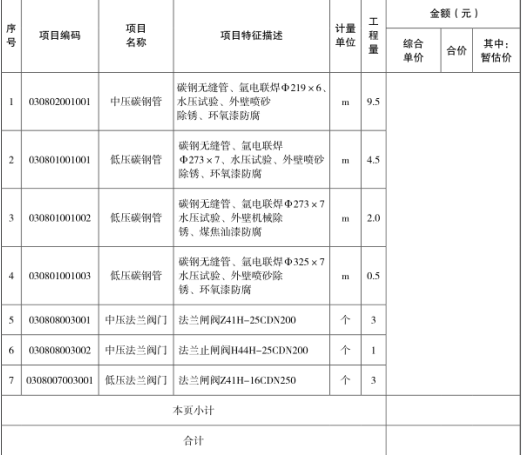

2.分部分项工程量清单与计价表见表23。
表23?分部分项工程量清单与计价表
工程名称：泵房 标段：工艺管道安装

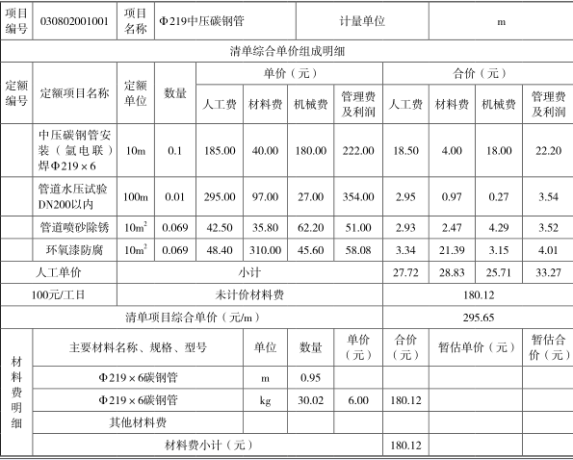

3.综合单价分析表见表24。
表24?综合单价分析表
工程名称：泵房 标段：工艺管道安装
